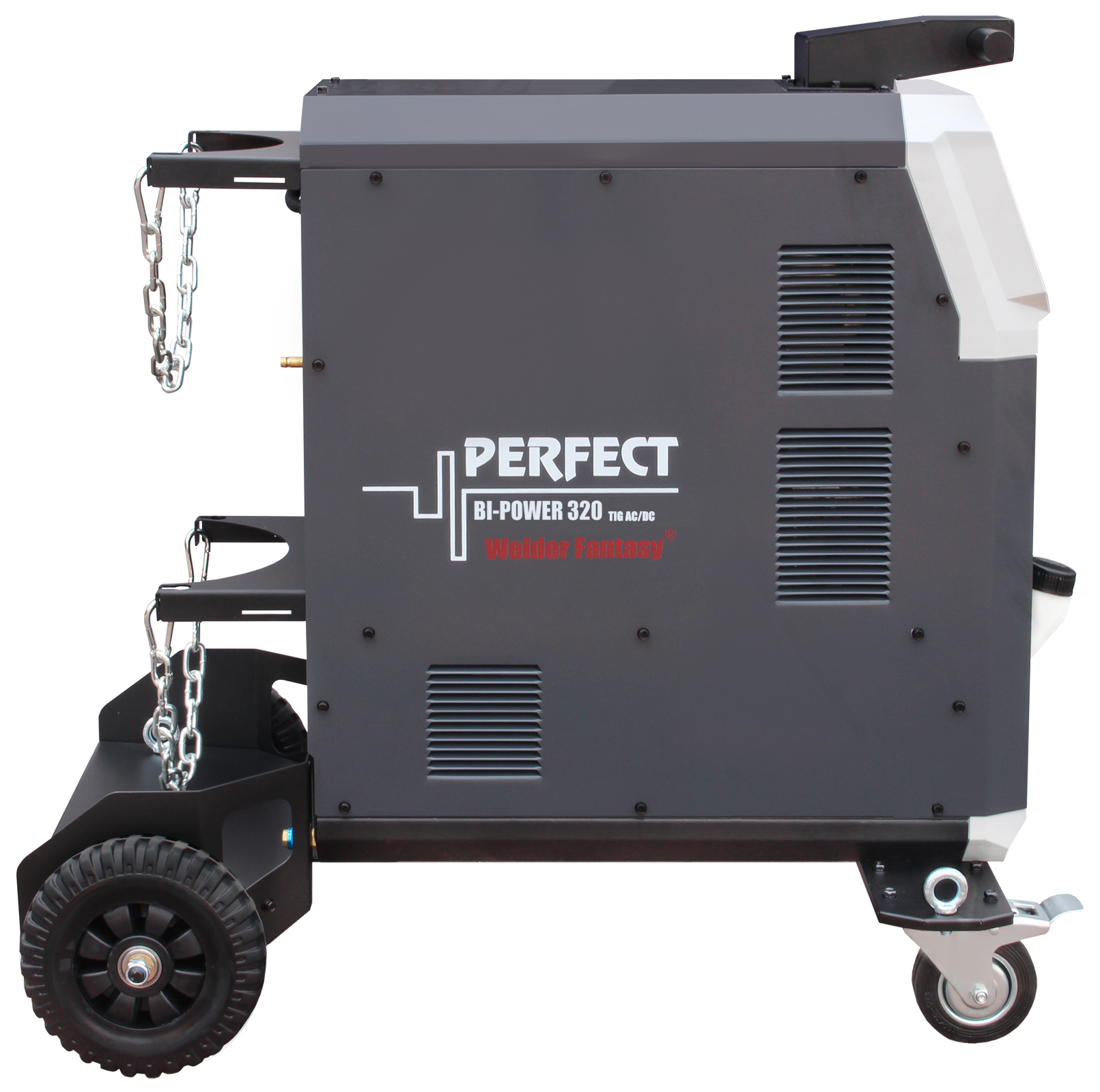

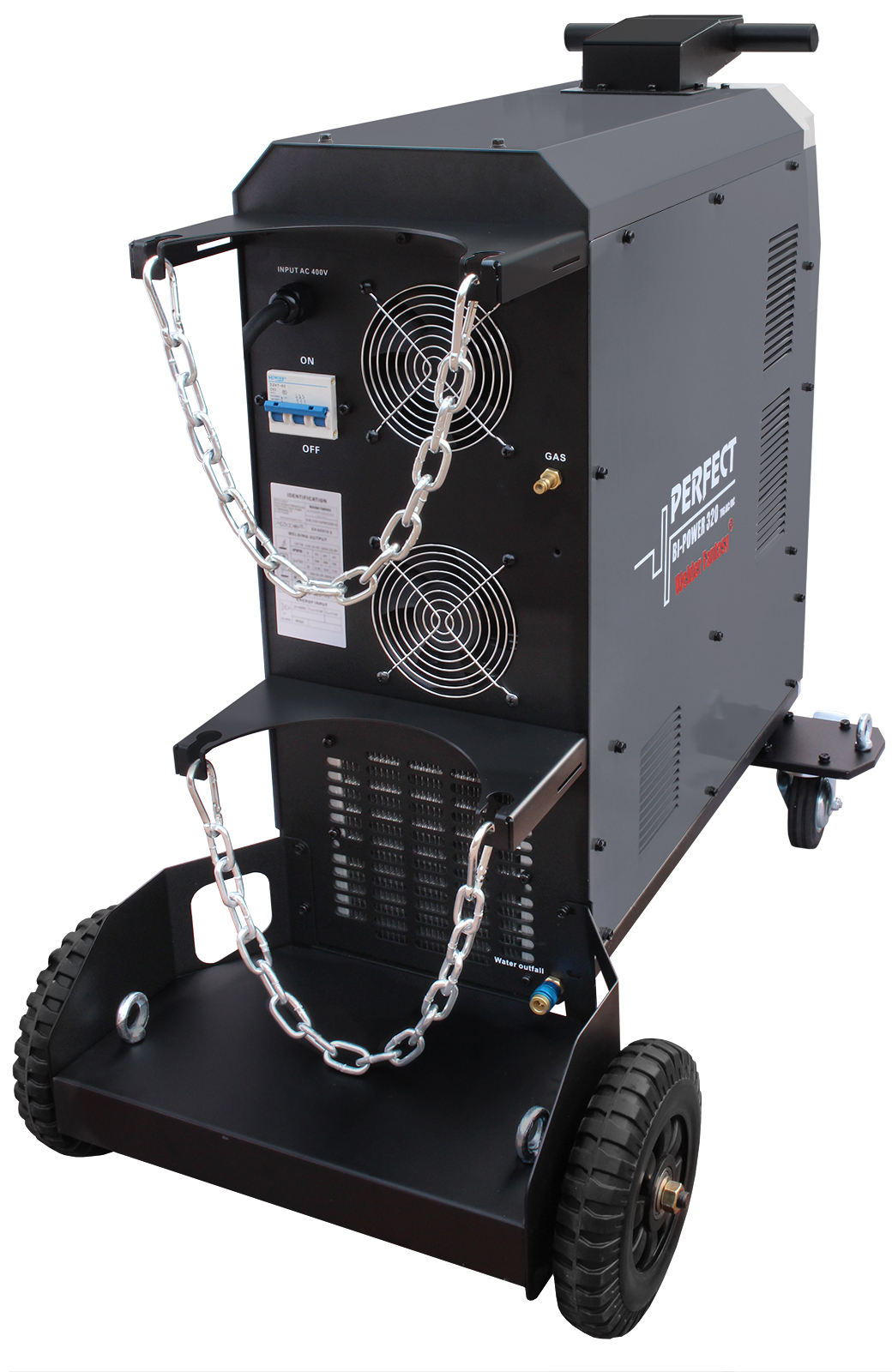

Welder Fantasy BI-POWER TIG 320 PERFECT AC/DC

Descrição

Graças ao uso da moderna tecnologia IGBT e componentes de alta qualidade, os dispositivos Welder Fantasy BI-POWER TIG 320 PERFECT AC/DC equipados com um refrigerador de soldagem integrado são ideais para trabalhos de soldagem profissional em indústrias como automotiva, construção metálica e muitas outras.

A tecnologia IGBT – Insulated Gate Bipolar Transistor – é uma tecnologia moderna baseada em transistores bipolares com uma porta isolada . Ele combina a facilidade de controle dos transistores de efeito de campo com a alta tensão de ruptura e velocidade de comutação dos transistores bipolares. O uso da tecnologia IGBT amplia significativamente a operação confiável dos equipamentos de soldagem .







A série Welder Fantasy BI-POWER TIG 320 PERFECT AC/DC permite a soldagem nos seguintes modos:



	TIG AUTO – configurações sinérgicas. No modo AUTO, o usuário seleciona parâmetros básicos de soldagem, como o tipo de material e a espessura do material a ser soldado. Os parâmetros restantes são selecionados automaticamente pelo dispositivo usando um banco de dados de programas carregados.
	Arco de elevação TIG DC – No método TIG (Tungsten Inert Gas), o arco elétrico é formado em uma blindagem de gás inerte (argônio) entre o elemento soldado e um eletrodo não consumível feito de tungstênio puro ou tungstênio com aditivos. No modo de arco de elevação TIG, o arco é aceso quando o eletrodo toca a peça de trabalho. No modo TIG DC a corrente é constante.
	TIG DC HF – Para eliminar completamente a possibilidade de contaminação da solda com tungstênio, recomenda-se que o eletrodo não encoste no elemento soldado; para isso, utiliza-se a ignição por arco sem contato, utilizando descargas de alta frequência geradas pelo ionizador embutido no dispositivo.
	TIG DC PULS lift-arc – o arco é aceso pelo contato entre o eletrodo e o material soldado, a função de pulso permite a soldagem de elementos finos alterando periodicamente a intensidade da corrente.
	TIG DC PULS HF – ignição HF sem contato usando um ionizador no modo TIG DC PULS
	TIG AC lift-arc – uma função que permite soldar alumínio usando corrente alternada, que executa uma função de limpeza catódica ao soldar alumínio. Graças à possibilidade de configurar o parâmetro AC BALANCE, é possível ajustar a relação da duração de suas fases entre si.
	TIG AC HF – função semelhante que permite a soldagem de alumínio com corrente alternada, a ignição ocorre sem contato por corrente de alta frequência gerada pelo ionizador
	TIG AC PULS lift-arc – a soldagem neste modo é uma combinação de corrente alternada e pulso, o que permite a soldagem de elementos de alumínio muito finos. O arco é formado pelo contato entre o eletrodo e o material a ser soldado.
	TIG AC PULS HF – uma função que permite a soldagem de elementos finos de alumínio. Ignição sem contato graças ao uso de um ionizador.
	BiLEVEL – Soldagem TIG com possibilidade de alterar a tensão e a corrente de soldagem entre dois valores diferentes, sem extinguir o arco elétrico. Esta função é particularmente útil ao soldar materiais de espessura variável ou quando é necessário alterar a posição de soldagem sem interromper.
	MMA DC+ – O método MMA usa um eletrodo revestido que consiste em um núcleo de metal coberto com um revestimento. Um arco elétrico é produzido entre a ponta do eletrodo e o material a ser soldado. O arco é formado ao tocar a ponta do eletrodo na peça de trabalho. MMA DC+ significa soldagem com polaridade positiva – mais calor é gerado no material e menos no eletrodo.
	MMA DC- – a diferença entre MMA DC+ é que a polaridade no modo MMA DC – é negativa, então a distribuição de calor é inversa – mais calor é liberado no eletrodo e menos no material soldado.
	MMA VRD DC+ – Função VRD (Dispositivo de Redução de Tensão) disponível no modo MMA DC+ – um módulo que reduz a tensão de repouso (sem carga) do circuito secundário do dispositivo. Aumenta a segurança e reduz o risco de choque elétrico. A função desliga e liga a alimentação de energia da soldagem quando a resistência entre as pontas do eletrodo e o elemento soldado é medida durante a soldagem.
	MMA VRD DC- – a função VRD (Dispositivo de Redução de Voltagem) disponível no modo MMA DC- funciona de maneira semelhante ao MMA VRD DC+, a diferença é a polaridade negativa.

Características adicionais:

– Seleção de forma de onda – o dispositivo permite que você selecione entre as seguintes formas de onda CA:





– 2T/4T – seleção do modo de operação e botão da tocha de soldagem no método TIG entre dois tempos e quatro tempos.

– 4T BiLEVEL – Soldagem TIG com possibilidade de alterar a tensão e a corrente de soldagem entre dois valores diferentes, sem extinguir o arco elétrico.

– C-SPOT – soldagem a ponto contínua. Após definir a duração da soldagem e o tempo de pausa, a soldagem a ponto é possível sem interrupção. A função a garante a formação de conexões de pontos idênticas ao longo do ciclo.

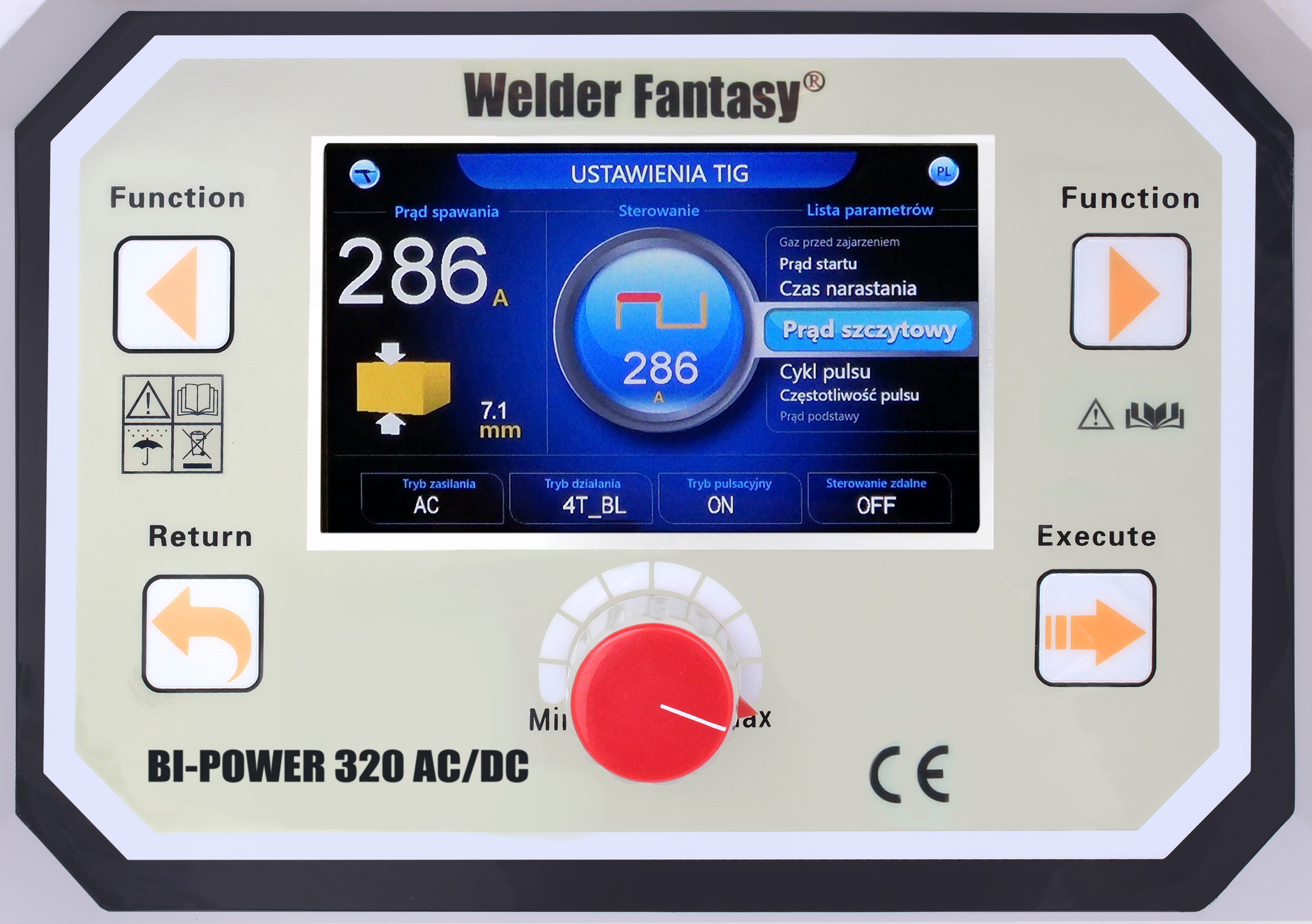

– Painel / Controle Remoto – controle dos parâmetros de soldagem pelo painel / controle remoto através de um potenciômetro na tocha de soldagem ou pedal.

– 18 programas – capacidade de salvar até 18 programas na memória do dispositivo.

– PRÉ e PÓS GÁS – ajuste do tempo de fluxo de gás antes da ignição do arco e após a soldagem.

– INCLINAÇÃO PARA CIMA e PARA BAIXO – ajuste da subida e descida da corrente de soldagem.



– HOT START – função que facilita o início da soldagem. Quando o arco é aberto, a corrente de soldagem é temporariamente aumentada para aquecer o material e o eletrodo no ponto de contato e para moldar adequadamente a penetração e a face da solda na fase inicial da soldagem.

– ARC FORCE – função que estabiliza o arco, mantendo a tensão do arco de soldagem independentemente do seu comprimento e facilitando o controle da quantidade de respingos.

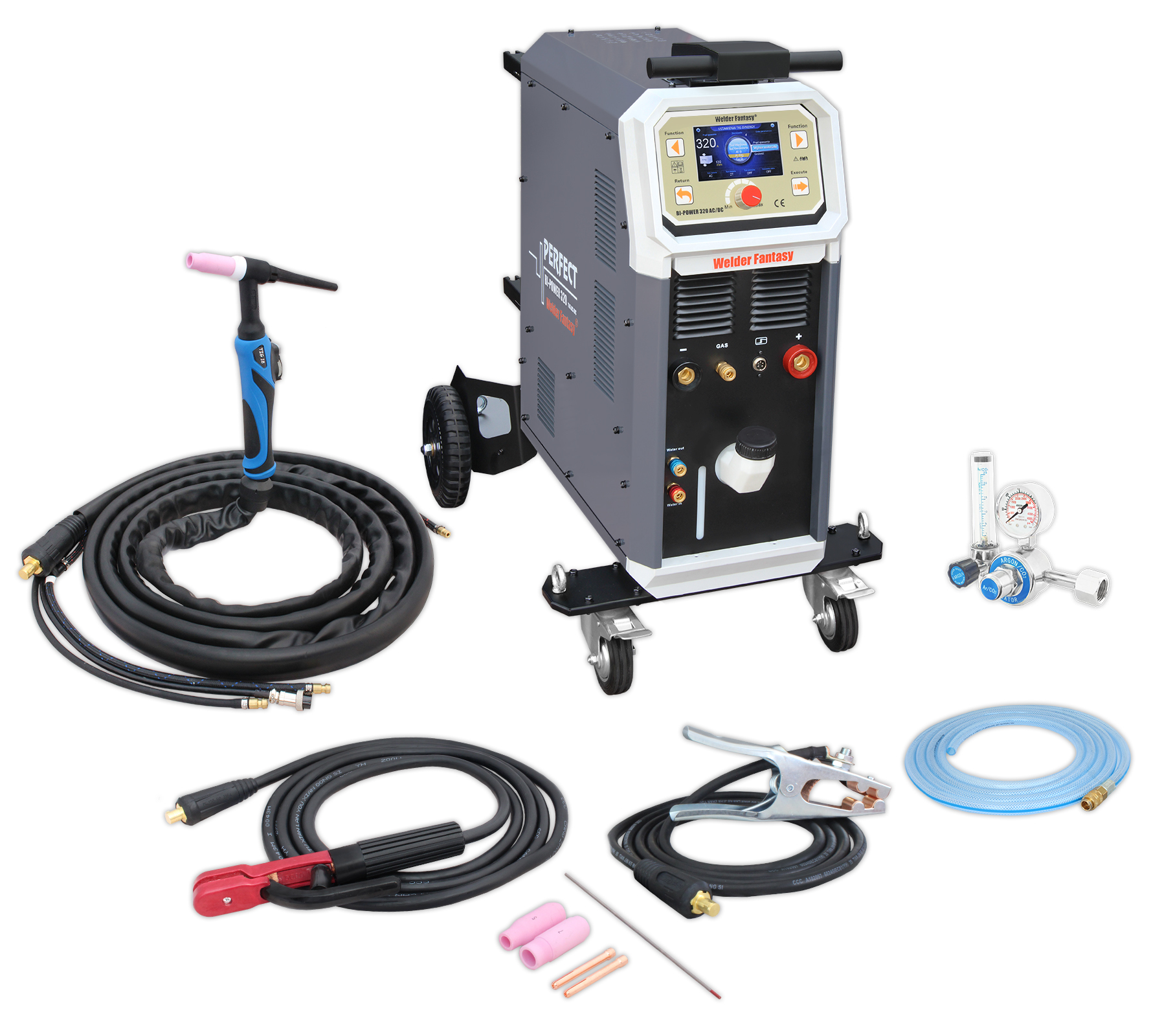

O CONJUNTO COMPLETO INCLUI:



– Welder Fantasy BI-POWER TIG 320 Fonte de soldagem CA/CC PERFEITA ,

– refrigerador de soldagem integrado,

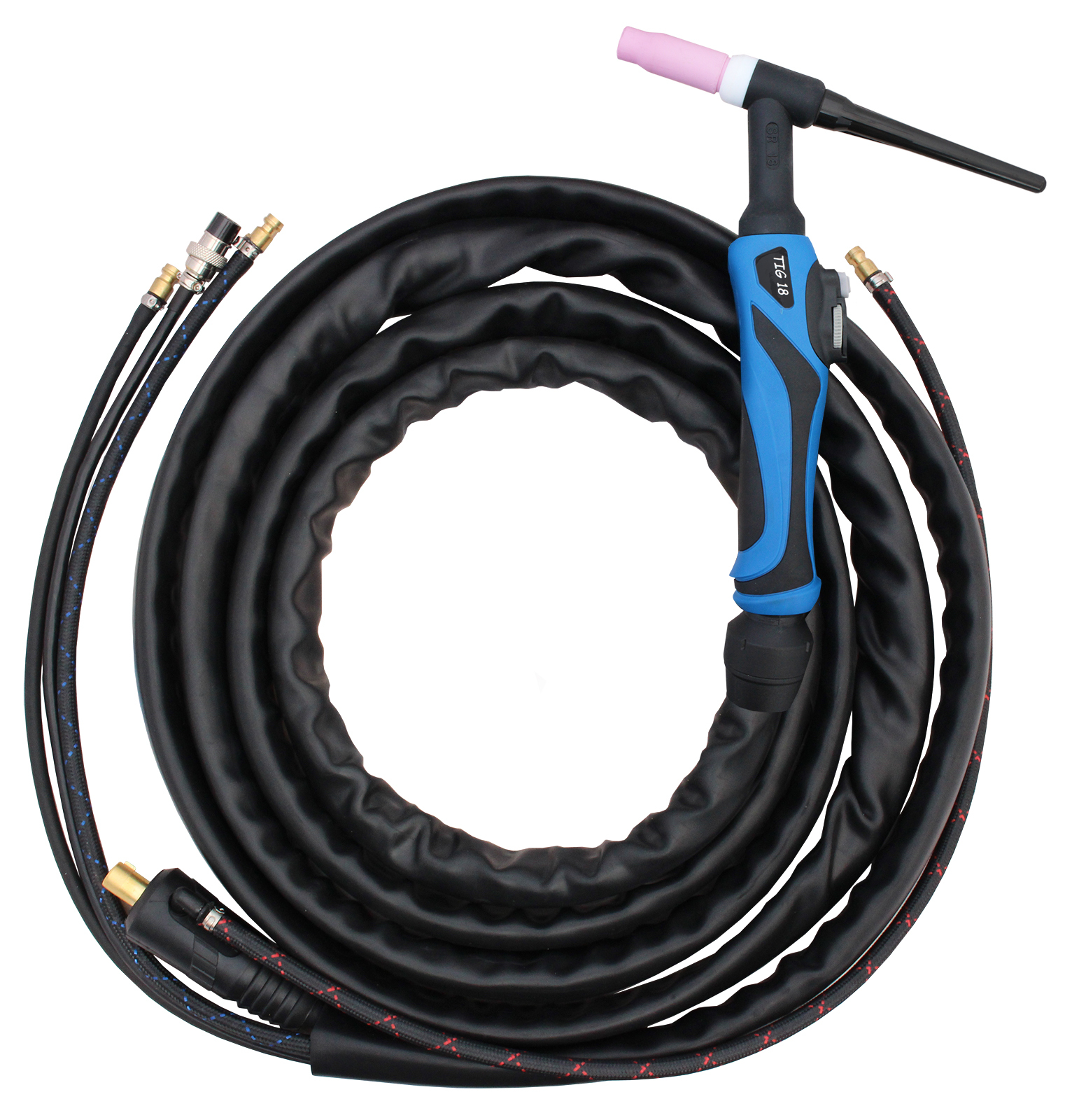

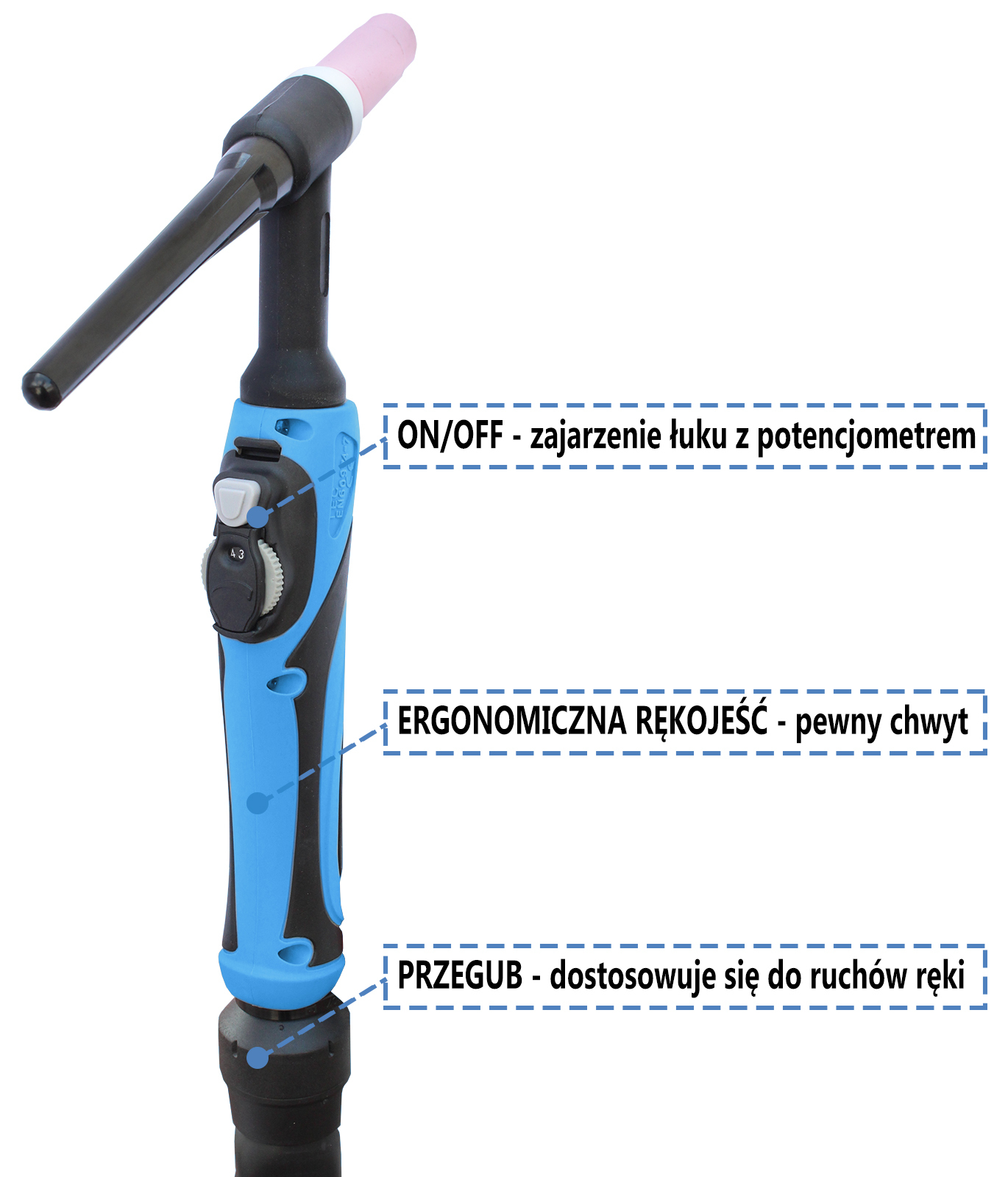

– Maçarico de solda TIG tipo SRT-18 4m com regulagem no cabo,

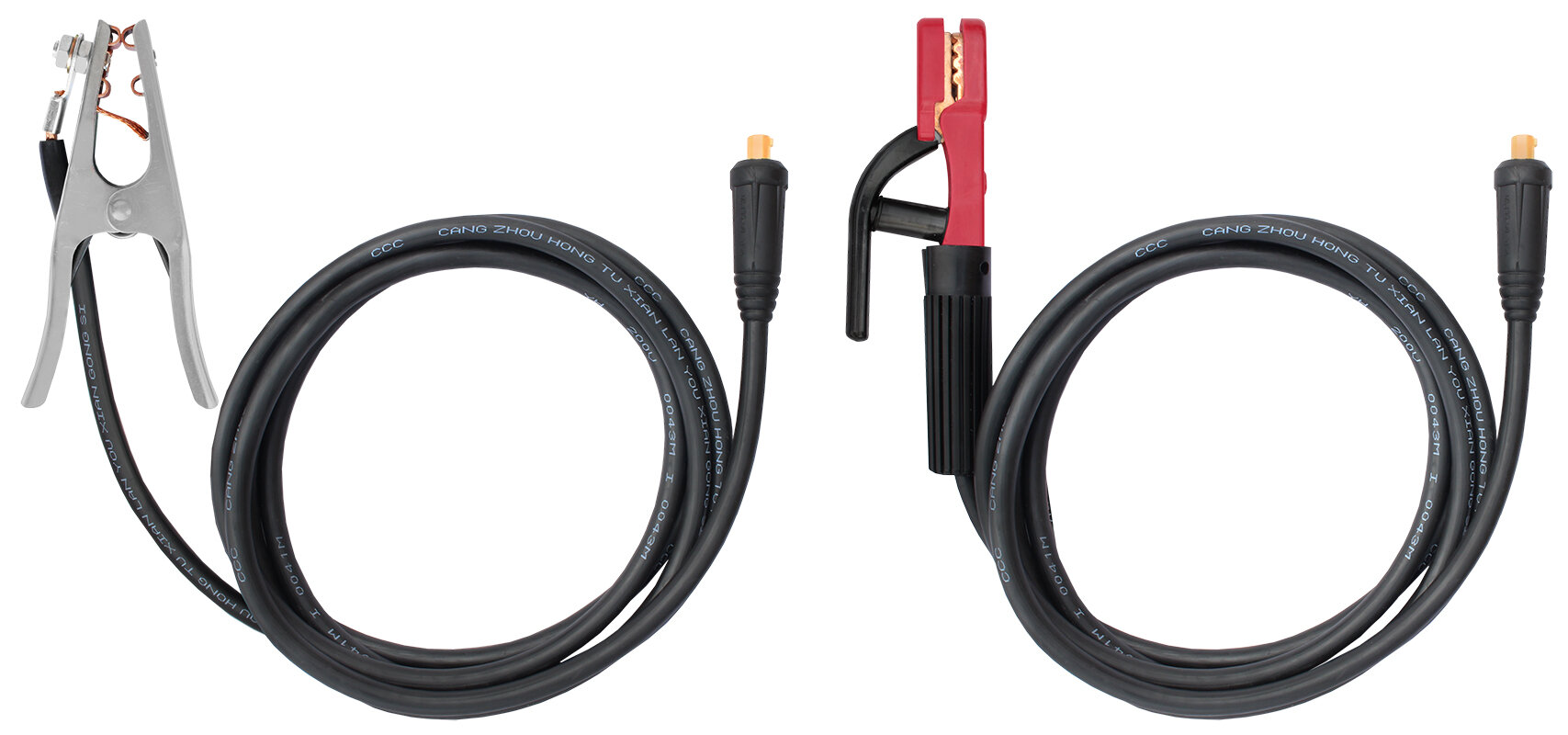

– cabo com suporte de aterramento 4m,

– cabo com porta eletrodo 4m,

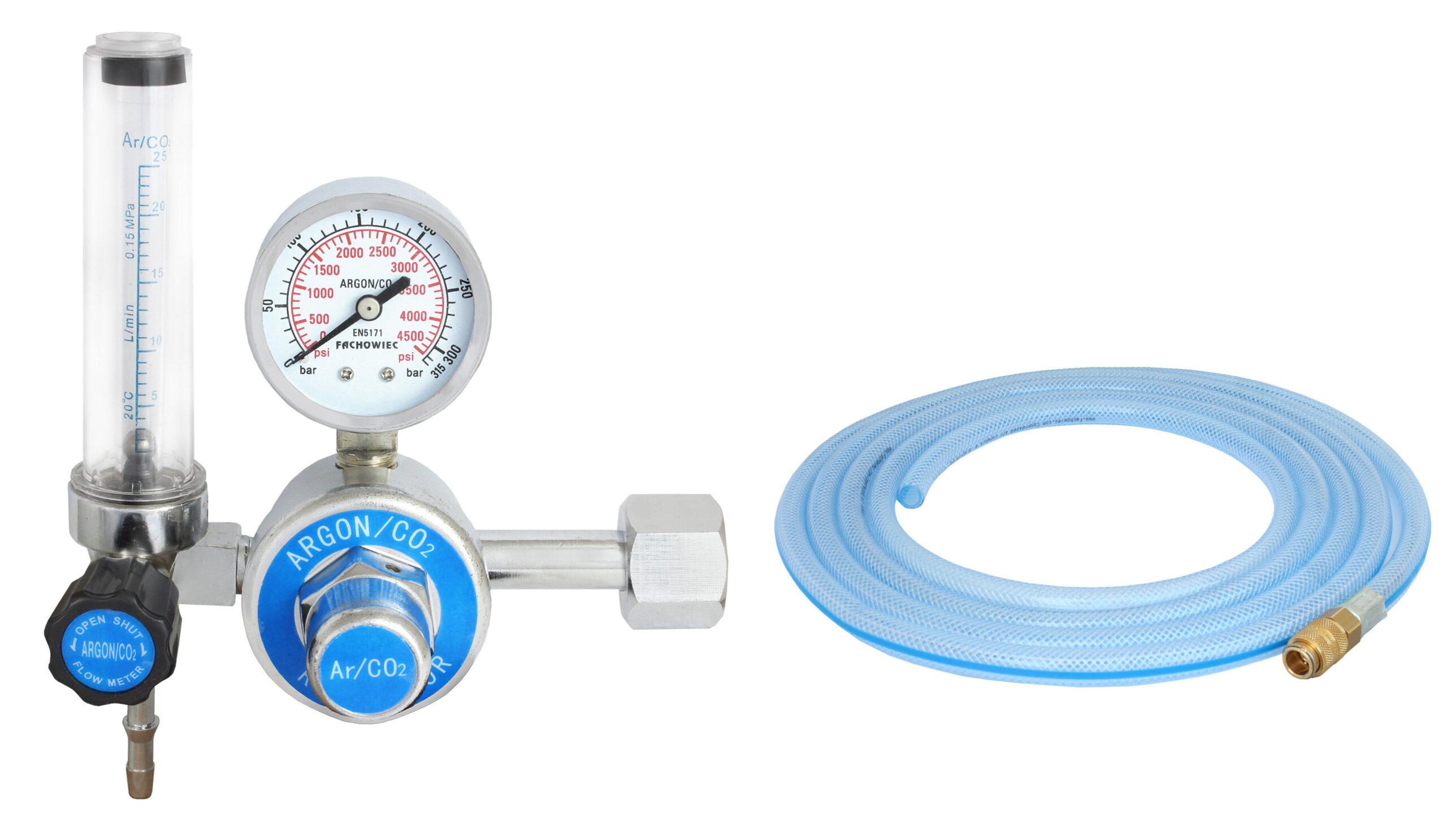

– Redutor de CO2/Ar com rotâmetro (RED114),

– mangueira de gás com conector rápido,

– martelete,

– máscara de solda

DADOS TÉCNICOS:

Parâmetro	WF BI-POWER 320 PERFEITO TIG CA/CC
Fonte de energia
Tensão de alimentação [V]	3~400V
Frequência [Hz]	50
Consumo de energia [kVA]	TIG: 9,2 / MMA: 9,5
Faixa de corrente de soldagem [A]
TIG DC	10-320
TIG CA	10-320
Eficiência [%] (à temperatura ambiente de 40°C)	30% 320A 60% 226A 100% 175A
Forma de onda CA	– retangular – senoidal – triangular – triangular ascendente – triangular descendente – trapezoidal
Faixa de frequência de corrente CA [Hz]	40-200
Saldo CA [%]	10-90
Iniciar/terminar gás no modo CA/CC [s]	0-10 / 0-10
Corrente inicial/final em modo CC [A]	10-320
Corrente inicial/final no modo CA [A]	20-320
Corrente de base de pulso CC [A]	10-304
Corrente de base de pulso CA [A]	20-304
Frequência de corrente de pulso [Hz]	1-200
Modulação de pulso [%]	5-95
Função de ignição de arco TIG	HF (ionizador) / LIFT
Tensão sem carga [V]	74
Faixa de corrente de soldagem MMA [A]	30-250
Eficiência [%] (à temperatura ambiente de 40°C)	30% 250A 60% 177A 100% 137A
Força do Arco [%]	0-100
O restante
Classe de isolamento	F
Classe de proteção habitacional	IP21S
Peso [kg]	53,8
Dimensões altura/largura/comprimento [mm]	810 / 510 / 800
