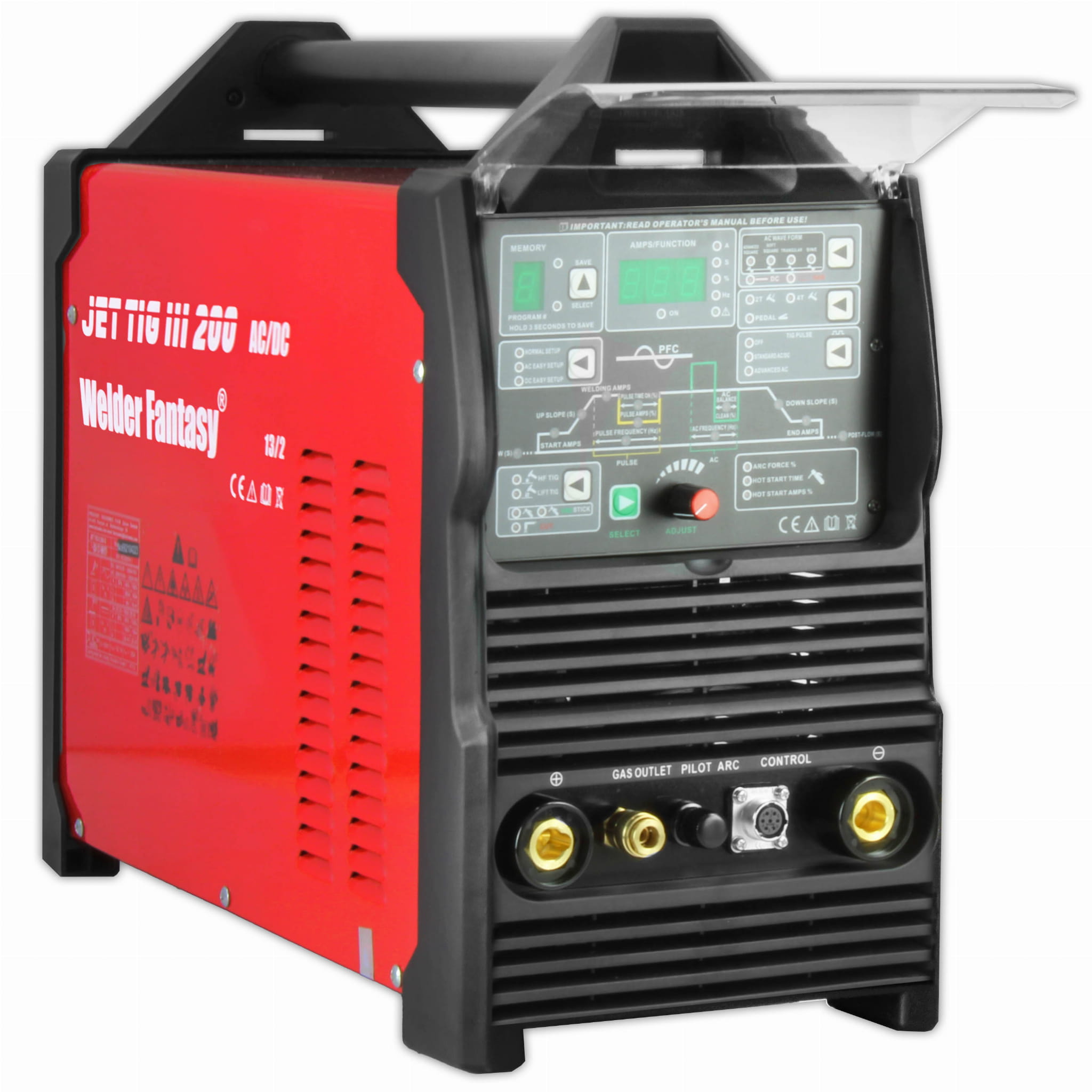

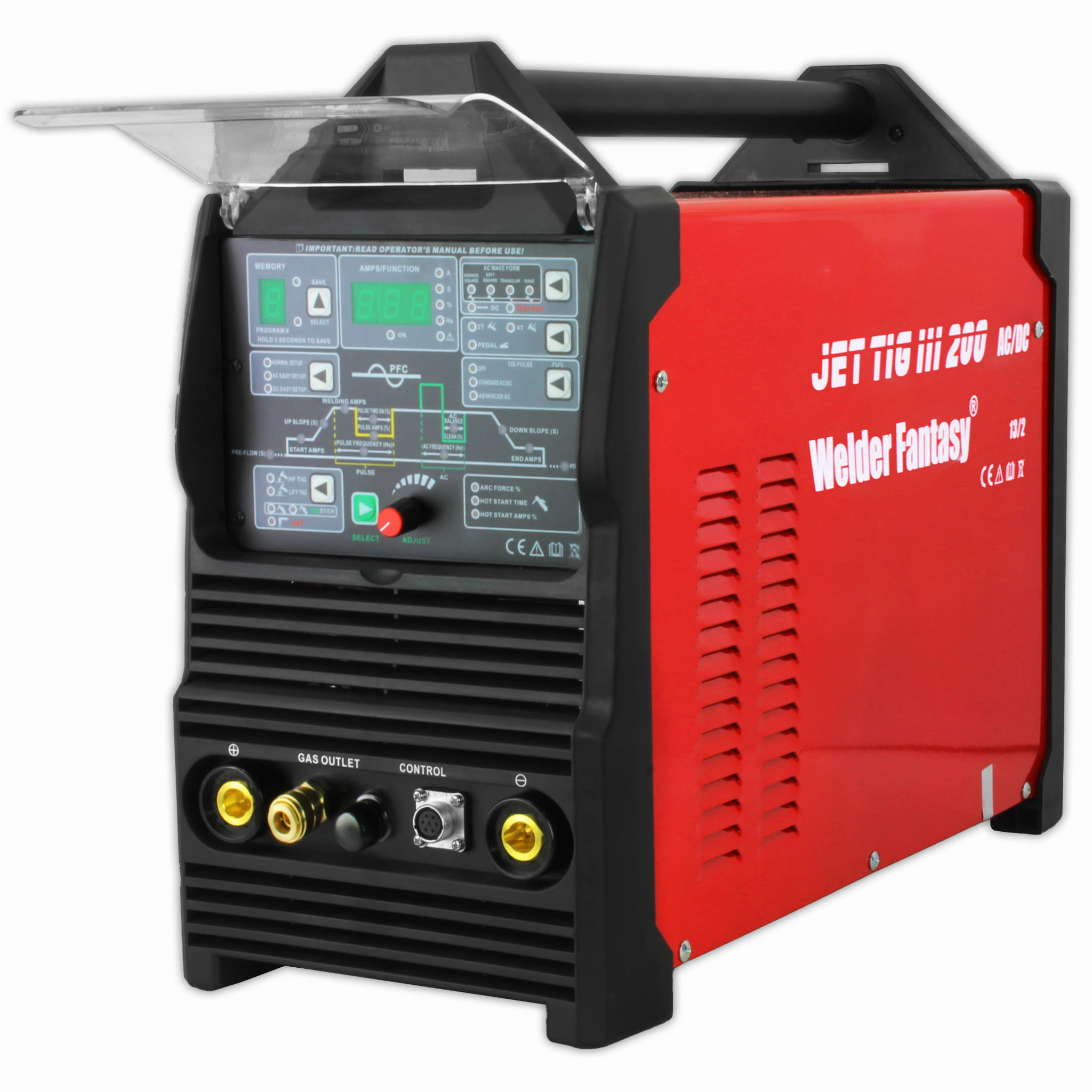

Welder Fantasy JET TIG III AC/DC 200 IGBT

Descrição

WELDER FANTASY JET TIG III AC/DC 200 3 em 1 IGBT PFC PLASMA

• Marca:  Welder Fantasy
• Métodos de soldagem:  MMA, TIG
• Fonte de alimentação:  230V
• Corrente de soldagem:  200A
• Eficiência:  60%

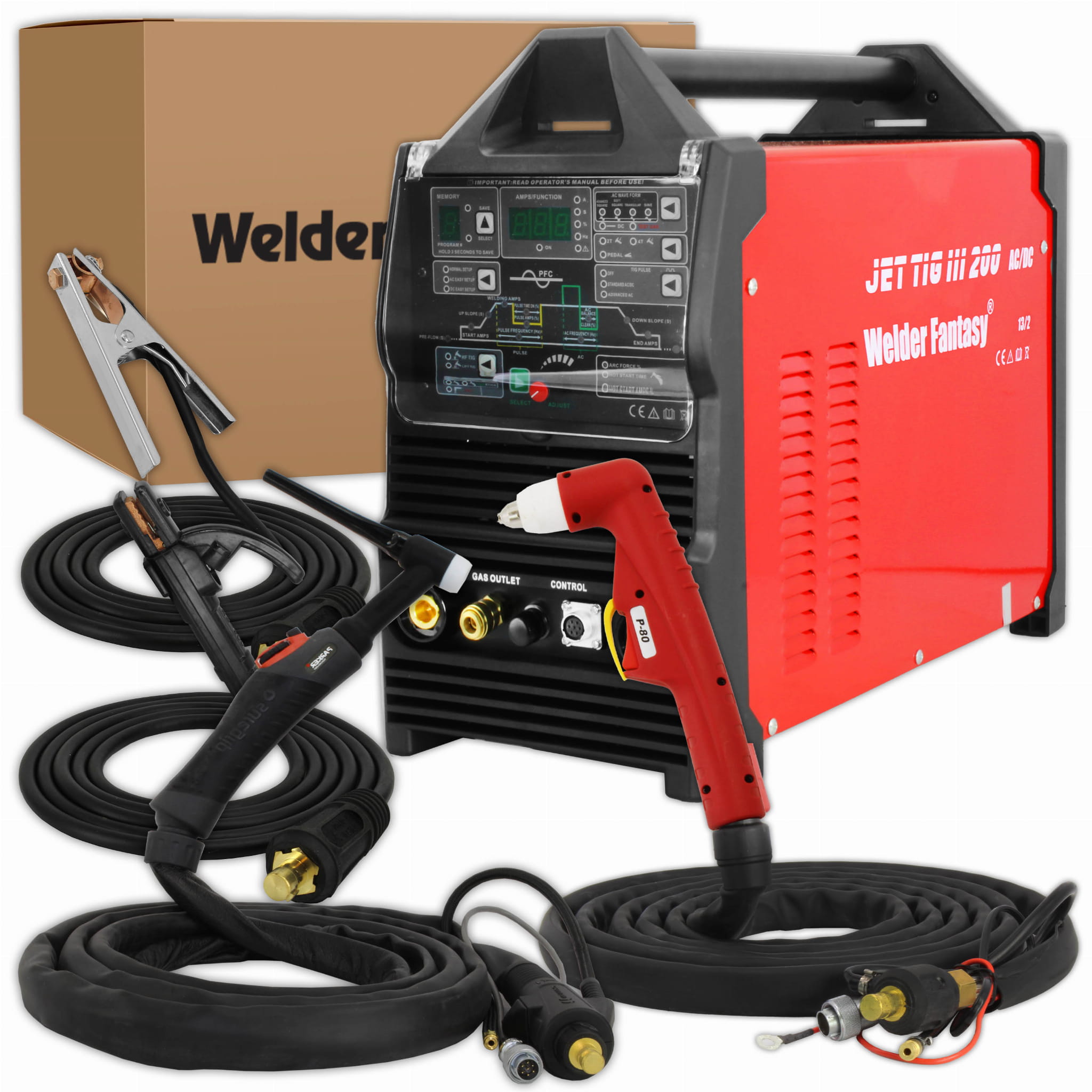

EQUIPAMENTO PADRÃO

• Welder Fantasy JET TIG III AC/DC 200 IGBT

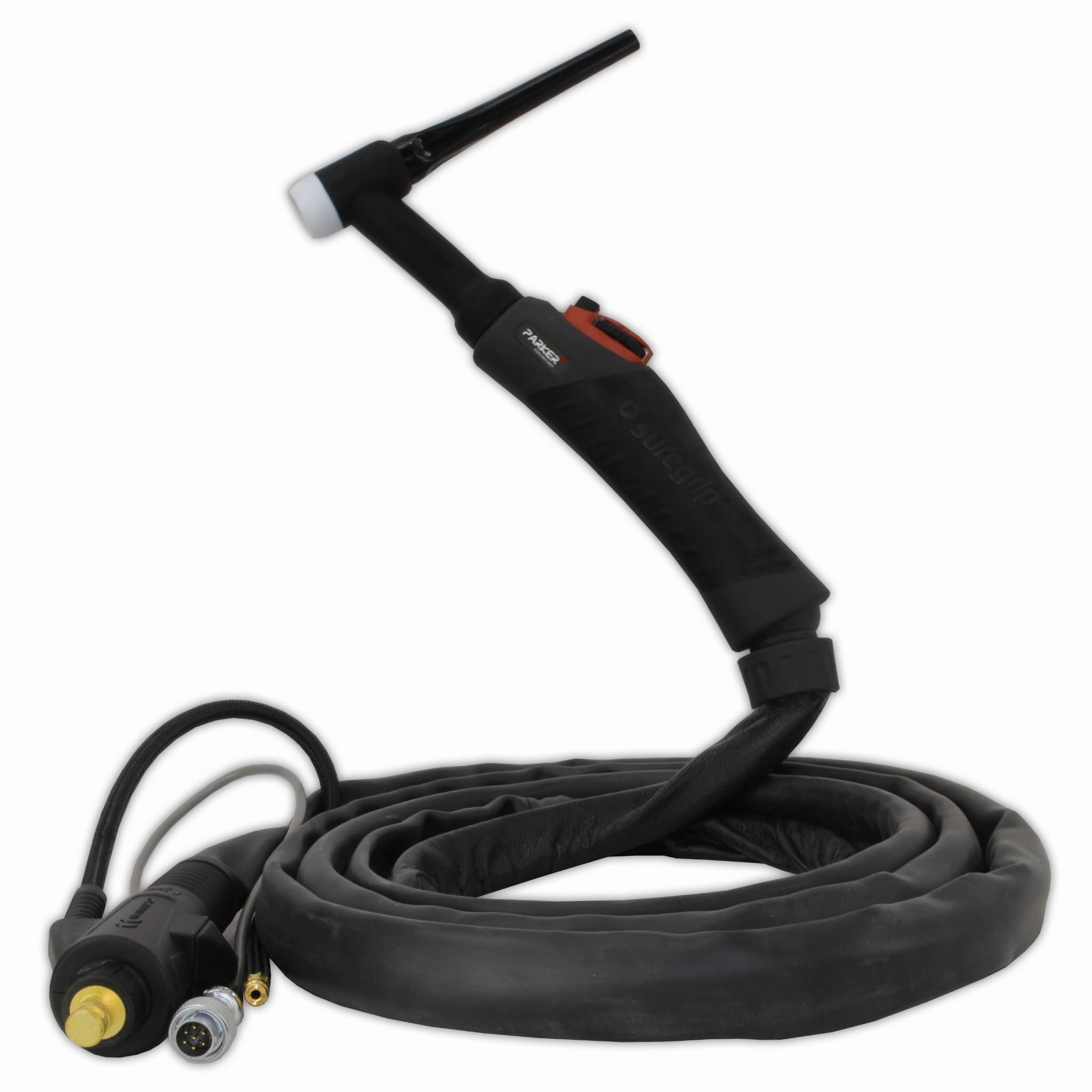

• Tocha de soldagem PARKER SUREGRIP SGT26 FLEX TIG SRT 26-4m – com corrente de soldagem ajustável
• Braçadeira de aterramento 3m
• porta eletrodo 3m

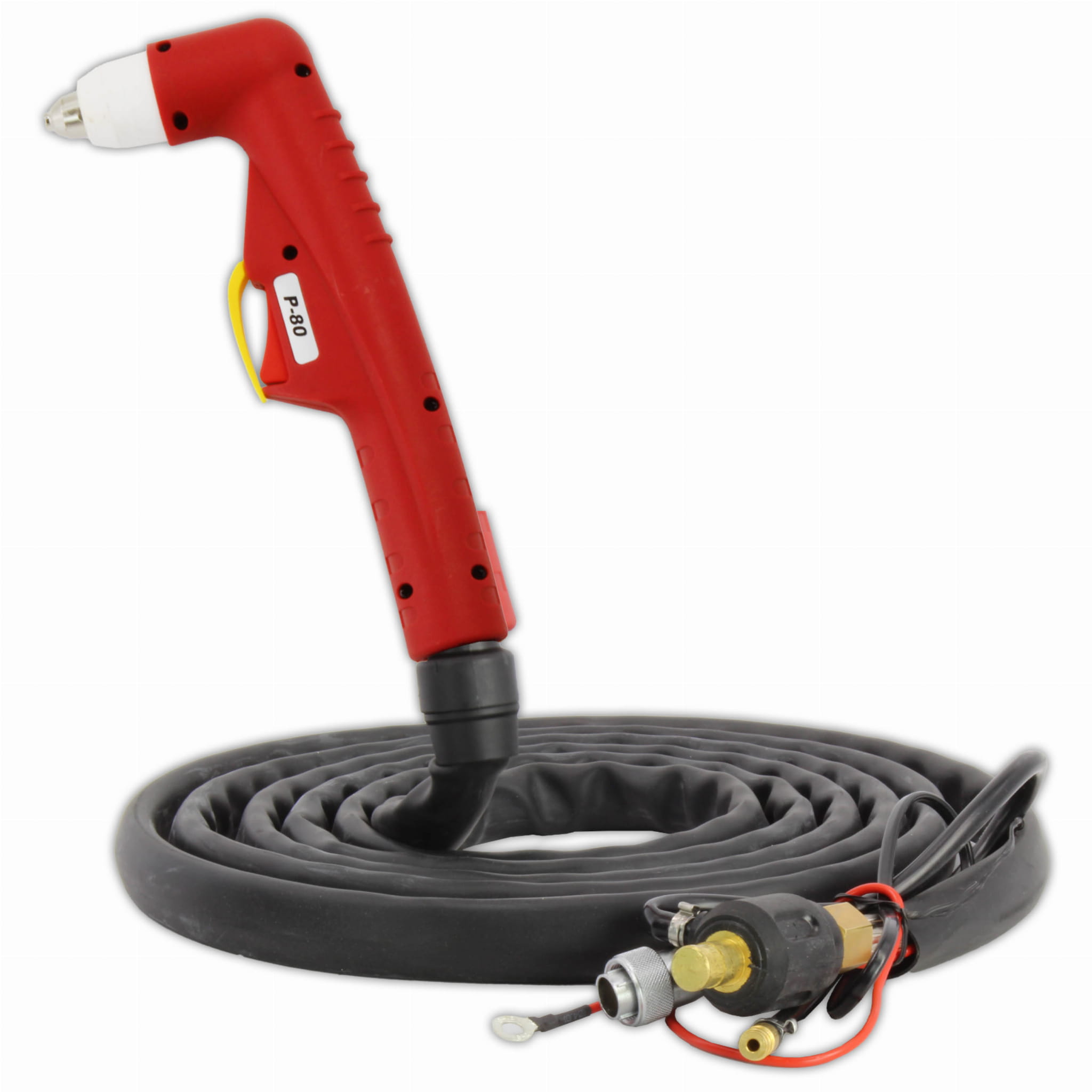

• Suporte de plasma P80-4m

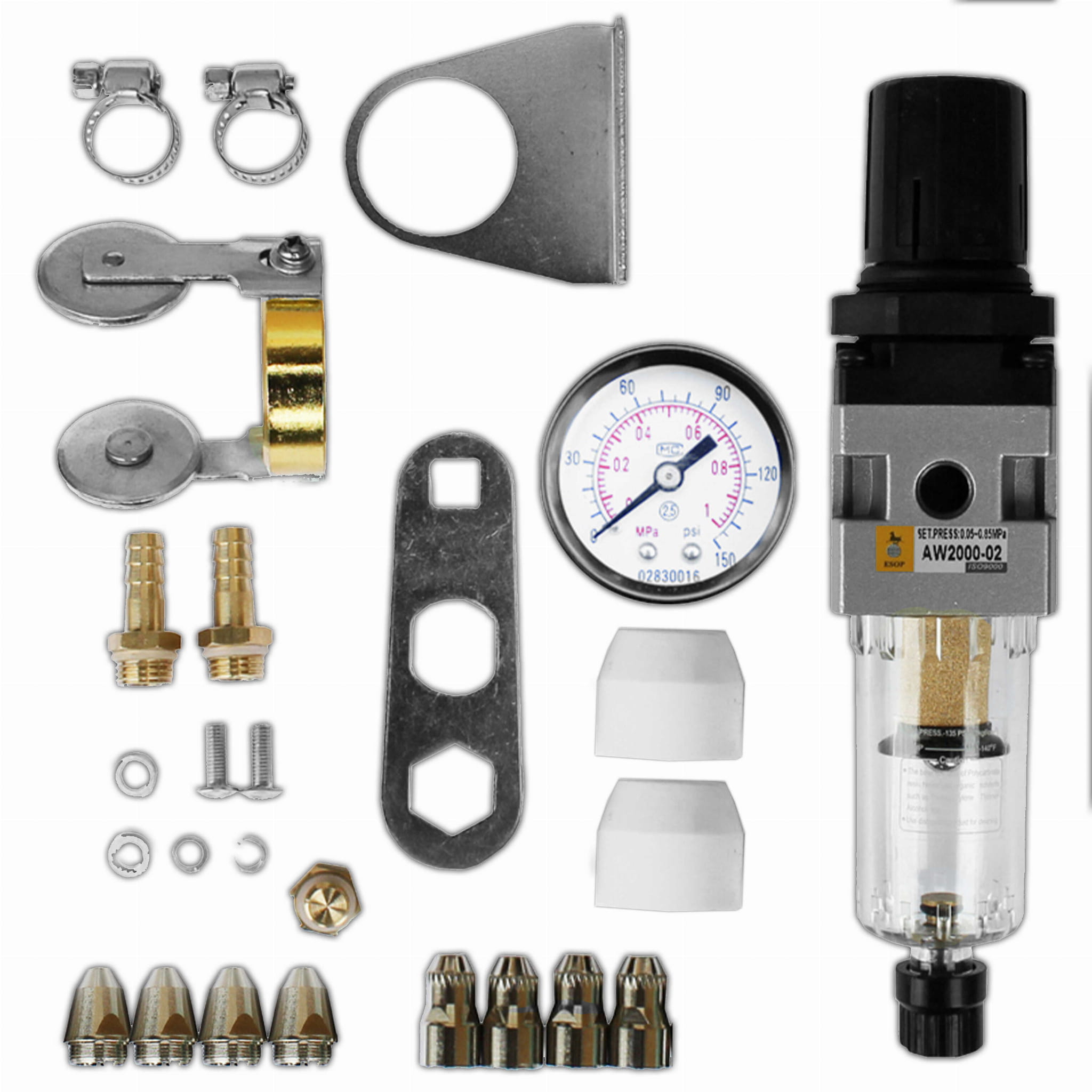

• Consumíveis adicionais (bicos, conectores, mangas, eletrodos)
• Carrinho de maçarico de plasma
• Redutor do filtro de ar comprimido
• Manual do usuário e cartão de garantia

Welder Fantasy   é uma marca estabelecida pela empresa FACHOWIEC em 1991.  Soldadores inversores TIG/MMA, soldadores MIG/MAG semiautomáticos, cortadores de plasma e outros equipamentos com a marca Welder Fantasy são amados por milhares de oficinas e empresas na Polônia. e no exterior por muitos anos. A marca Welder Fantasy é:

• A mais alta qualidade de dispositivos
• Confiabilidade garantida
• Altos parâmetros de trabalho
• Líder no mercado polaco

RECURSOS DO DISPOSITIVO

• Design compacto e compacto
• Pequenas dimensões e baixo peso
• transistores IGBT
• Eficiência 60%
• Visor LCD dos parâmetros de soldagem
• Painel de controle fácil de usar
• Visor LCD de programa individual
• 9 programas completos podem ser salvos
• Uma ampla gama de funções de soldagem

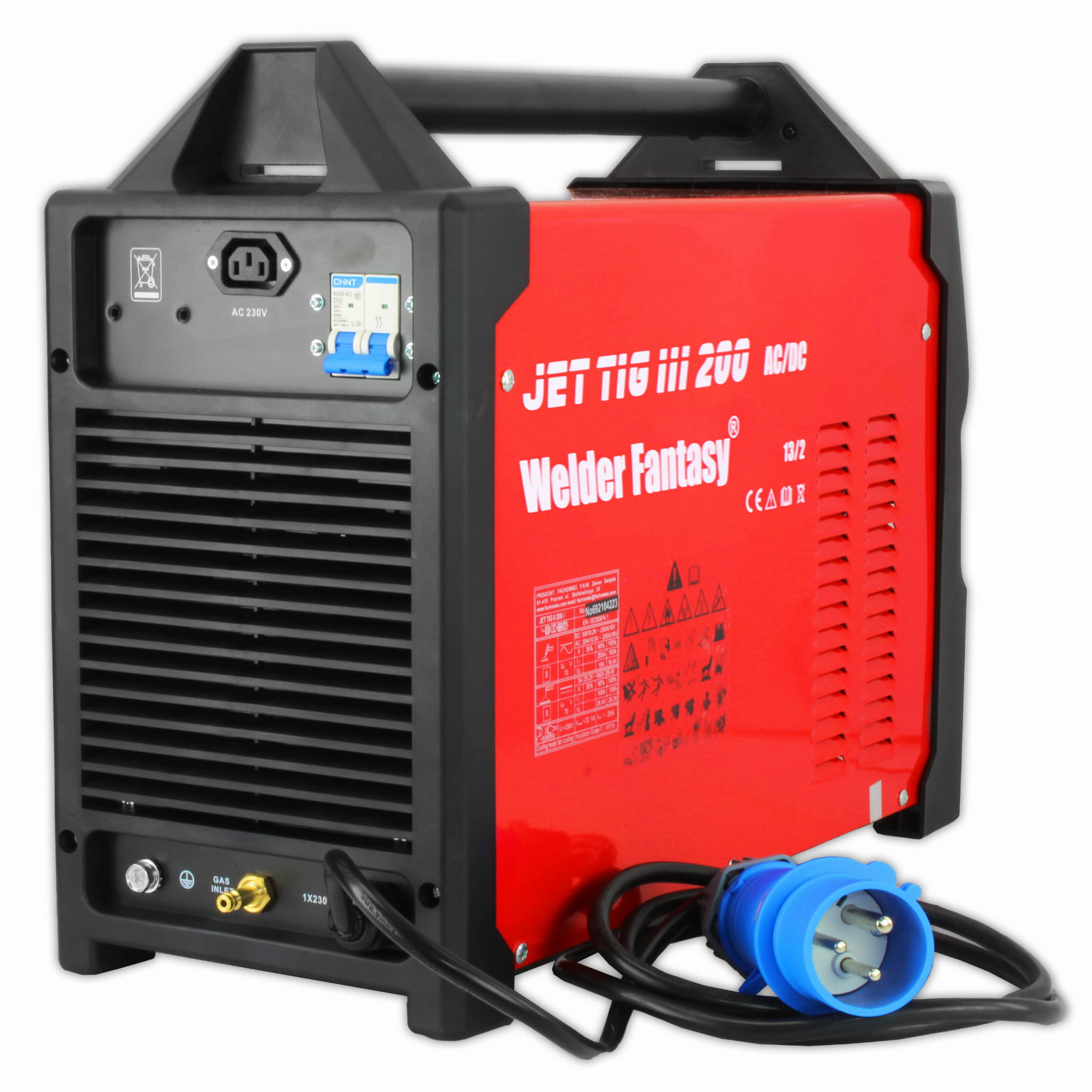

Máquinas alimentadas a 230V, equipadas com tomada industrial. Possuem módulo PFC (Power Factor Correction) – permitindo redução significativa de perdas em linhas industriais.

CONTROLE TOTAL DE PARÂMETROS – possibilidade de ajuste manual de parâmetros, incluindo parâmetros de pulso: fluxo de gás antes e depois da soldagem, equilíbrio, corrente de pico, frequência, corrente de base, tempo de queda, etc.

DADOS TÉCNICOS:

• Tensão de alimentação:   1~230V 50Hz
• Consumo de energia TIG/MMA:   6 kVA
• Proteção, cronometrada, mín. :   20A, tipo C
• Classe de isolamento:   F.
• Grau de proteção da habitação:   IP21
• Dimensões:   575 * 230 * 435mm
• Peso:   27kg
• Faixa de corrente de soldagem TIG DC:   3-200 A
• Faixa de corrente de soldagem TIG AC:   5-200 A
• Eficiência TIG 60%:   200A.
• 100% eficiência TIG:   160A.
• Forma de onda:   retangular, trapezoidal, triangular, senoidal
• Regulação de frequência CA:   20.250 Hz
• Saldo atual no modo AC:   5%-90%
• Modo AC/DC de partida/parada a gás:   0-25/0-50 seg
• Corrente de partida/parada no modo DC:   5-200 / 3-200 A
• Modo de partida/parada AC:   5-200A
• Tempo de subida/descida Modo AC/DC:   0-25s / 0-25s
• Base de pulso AC/DC:   3-100%
• Duração do pulso AC/DC:   5%-95%
• Frequência de corrente mista AC avançada:   0,1-10 Hz
• Frequência de corrente de pulso CC padrão:   0,1-500 Hz
• Frequência de pulso quadrado CA:   0,1-250 Hz
• Função de ignição de arco TIG:   HF (ionizador) / LIFT
• Tensão de repouso MMA / VRD MMA:   70 / 21V
• Faixa de corrente de soldagem MMA DC+ / DC-:   20 160 A
• Eficiência MMA 60%:   160A.
• Eficiência 100% MMA:   130 A.
• FORÇA DO ARCO:   0-100%
• HOT START TIME:   0-2 segundos
• AMPS DE PARTIDA A QUENTE:   0-100%
• Faixa de corrente de corte:   20-50 A
• Eficiência do PLASMA 60%:   50 A.
• Eficiência 100% PLASMA:   40 A.
• Espessura de corte:   12 mm
• Consumo de ar:   150-300 l/min

TECNOLOGIA IGBT

Tecnologia moderna baseada em transistores bipolares de porta isolada. Ele combina a facilidade de controle dos transistores de efeito de campo com a alta tensão de ruptura e a velocidade de comutação dos transistores bipolares. O uso da tecnologia IGBT aumenta significativamente a operação confiável do equipamento de soldagem.

NÍVEL DE SEGURANÇA

O IP define o grau de resistência do dispositivo à penetração de contaminantes sólidos e aquosos. IP21 significa que o dispositivo é adequado para operação em salas fechadas.

BOM

Um método de eletrodo coberto que consiste em um núcleo de metal coberto com uma bainha. O soldador energiza o eletrodo conforme ele se funde com a peça de trabalho para manter o arco de comprimento constante. O dispositivo permite a soldagem com todos os tipos de eletrodos, por exemplo básicos, celulósicos, rutílicos ou ácidos.

COMPARAR

Função VRD (dispositivo de redução de tensão) disponível no modo MMA. Aumenta a segurança e reduz o risco de choque elétrico.

FORÇA DO ARCO

Função de estabilização do arco mantendo o valor da tensão do arco de soldagem independentemente do seu comprimento e facilitando o controle da quantidade de respingos.

COMEÇO A QUENTE

Quando o arco é aberto, a corrente de soldagem é temporariamente aumentada para aquecer o material e o eletrodo no ponto de contato e moldar adequadamente a penetração e a face de solda no estágio inicial da soldagem.

DISPOSITIVO AUTORIZADO A USAR OS MÉTODOS:

• Arco de elevação DC TIG   – No modo de arco de elevação TIG, o arco é formado quando o eletrodo entra em contato com a peça de trabalho. No modo TIG DC, a corrente é constante.
• TIG DC HF   – Para eliminar completamente a possibilidade de contaminação da solda com tungstênio.
• Arco de elevação TIG DC PULS   – o arco é iniciado pelo contato do eletrodo com o material a ser soldado, a função pulso permite soldar elementos finos, alterando periodicamente a intensidade da corrente.
• TIG DC PULS HF   – Ignição HF sem contato usando um ionizador no modo TIG DC PULS.
• TIG AC lift-arc   – função que permite a soldagem de alumínio por meio do uso de corrente alternada, que desempenha a função de limpeza catódica na soldagem de alumínio.
• TIG AC HF   – função análoga que permite a soldagem do alumínio em corrente alternada, a ignição é realizada sem contato pela corrente de alta frequência gerada pelo ionizador.
• TIG AC PULS lift-arc   – a soldagem neste modo é uma combinação de corrente alternada e pulso, que permite a soldagem de elementos de alumínio muito finos.
• TIG AC PULS HF   – função que permite a soldagem de elementos finos de alumínio. Ignição sem contato através do uso de um ionizador.
• TIG AC + DC   – A soldadura de corrente mista é particularmente útil na união de elementos de diferentes espessuras. Também reduz as emissões de ruído em comparação com a soldagem AC.
• CORTE PLASMA   – função que permite cortar elementos eletricamente condutores de aços carbono e ligas, alumínio e suas ligas, latão, cobre e ferro fundido
• MMA DC+   – O arco é formado tocando a ponta do eletrodo na peça de trabalho. MMA DC+ significa soldagem com polaridade positiva – mais calor é gerado no material e menos calor é gerado no eletrodo.
• MMA DC-   – a diferença entre MMA DC+ é que a polaridade no modo MMA DC- é negativa, então a distribuição de calor é oposta – mais calor é liberado no eletrodo e menos no material soldado.
• MMA VRD DC+   – A função liga e desliga a força de soldagem quando a resistência entre as pontas do eletrodo – membro soldado é medida durante a soldagem.
• MMA VRD DC-   – disponível no modo MMA DC – a função VRD (dispositivo de redução de tensão) funciona da mesma forma que MMA VRD DC+, a diferença é a polaridade negativa.

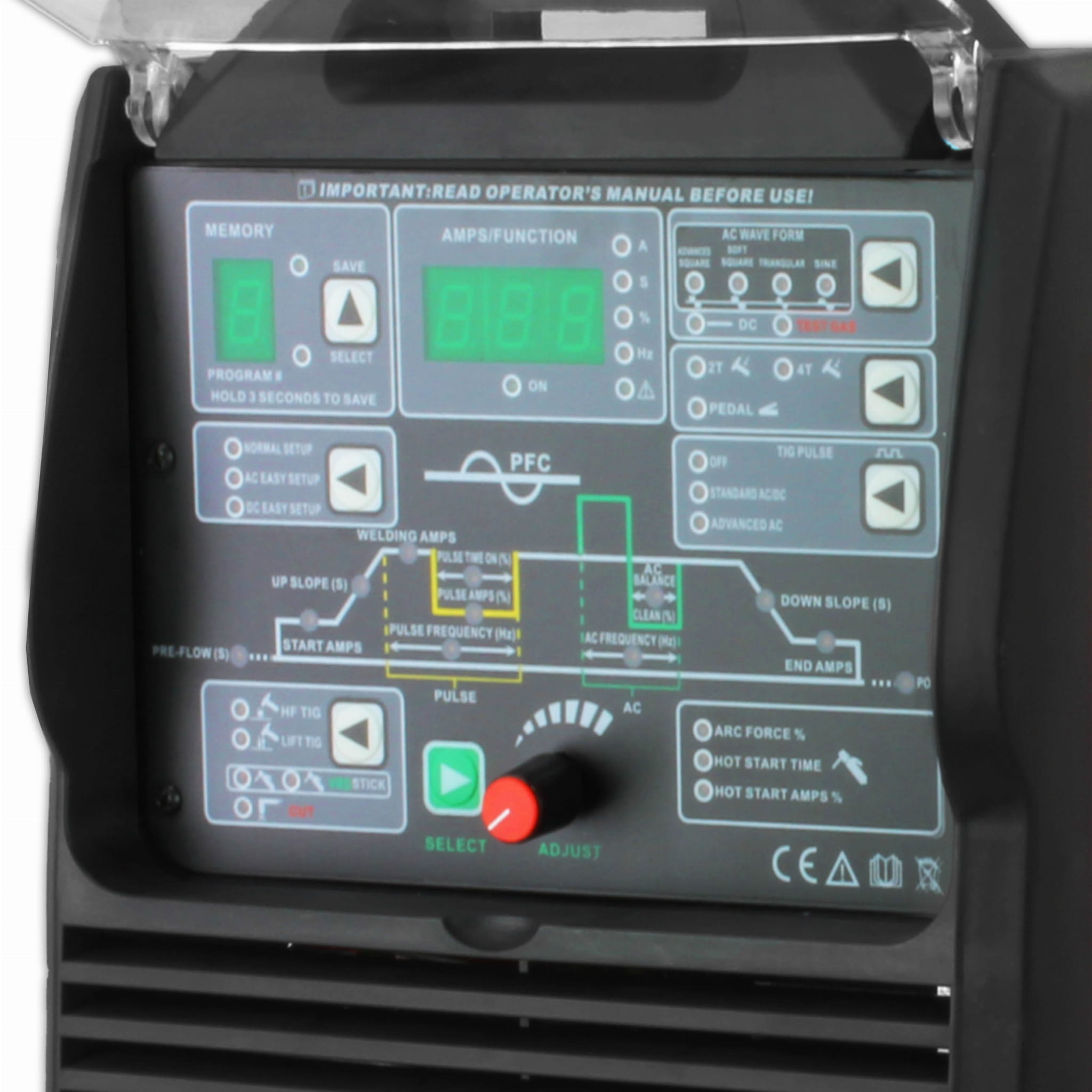

FUNÇÕES DO PAINEL:

Configurações de fábrica programadas pelo usuário para soldagem de alumínio e aço (60 canais de memória). Forma de onda selecionável:

• QUADRADO AVANÇADO   – a forma de onda retangular da corrente alternada permite soldar alumínio com adição de magnésio
• SOFT SQUARE   – uma forma de onda CA trapezoidal é usada para soldar alumínio com silício
• TRIANGULAR   – a configuração de forma de onda de corrente triangular é ideal para soldar itens finos, incluindo alumínio anodizado
• SINE   – forma de onda senoidal é recomendada para soldagem de alumínio 99,999% puro.

HF   – o dispositivo está equipado com um ionizador que permite a inspeção sem contato do arco de soldagem.

STANDARD AC / DC   – a função de corrente pulsada, é usada principalmente na soldagem de elementos finos (mesmo 0,1 mm de espessura), metais com baixo ponto de fusão, por exemplo, chumbo, ou soldagem em posições forçadas.

Outras vantagens da soldagem por pulso são uma menor zona afetada pelo calor, maior estabilidade do arco de soldagem, maior profundidade de fusão e melhor aparência da face de solda.

AVANÇADO AC   – soldagem com corrente mista AC DC-. Em um único ciclo, há uma transição entre AC e DC com polaridade negativa DC (-). Este ciclo se repete durante todo o processo de soldagem.

A soldagem de corrente mista é particularmente útil ao unir elementos de diferentes espessuras. Também reduz as emissões de ruído em comparação com a soldagem AC.

2T / 4T

2T – Pressionar o botão do gatilho da pistola pré-fluirá o gás, em seguida abrirá o arco e iniciará a soldagem. Ao soltar o botão, o arco se extingue e o gás flui.

4T – Pressionar e soltar o botão da tocha de solda pré-fluirá o gás, então abrirá o arco e iniciará a soldagem. Quando o botão é pressionado e solto novamente, o arco é extinto e o gás flui.

PARA GÁS

Ajuste do tempo de passagem do gás de proteção antes da soldagem.

PÓS-GÁS

Ajuste do tempo de fluxo do gás de proteção pós-soldagem.

TEMPO DE SUBIDA

Tempo durante o qual a corrente de soldagem muda da corrente inicial para o valor de corrente de soldagem definido.

TEMPO DE DESCIDA

Tempo de descida da corrente de soldagem desde o valor definido até zero ou até o valor da corrente de cratera.

CLASSE DE ISOLAMENTO F

O tipo de material isolante utilizado, informando a temperatura máxima de operação do transformador. Se excedido em operação contínua, reduz a vida útil e o tempo de operação sem falhas do transformador. Para classe F 155°C.

RESFRIAMENTO

O dispositivo possui um sistema de resfriamento por ventilador, o que aumenta significativamente sua eficiência.
