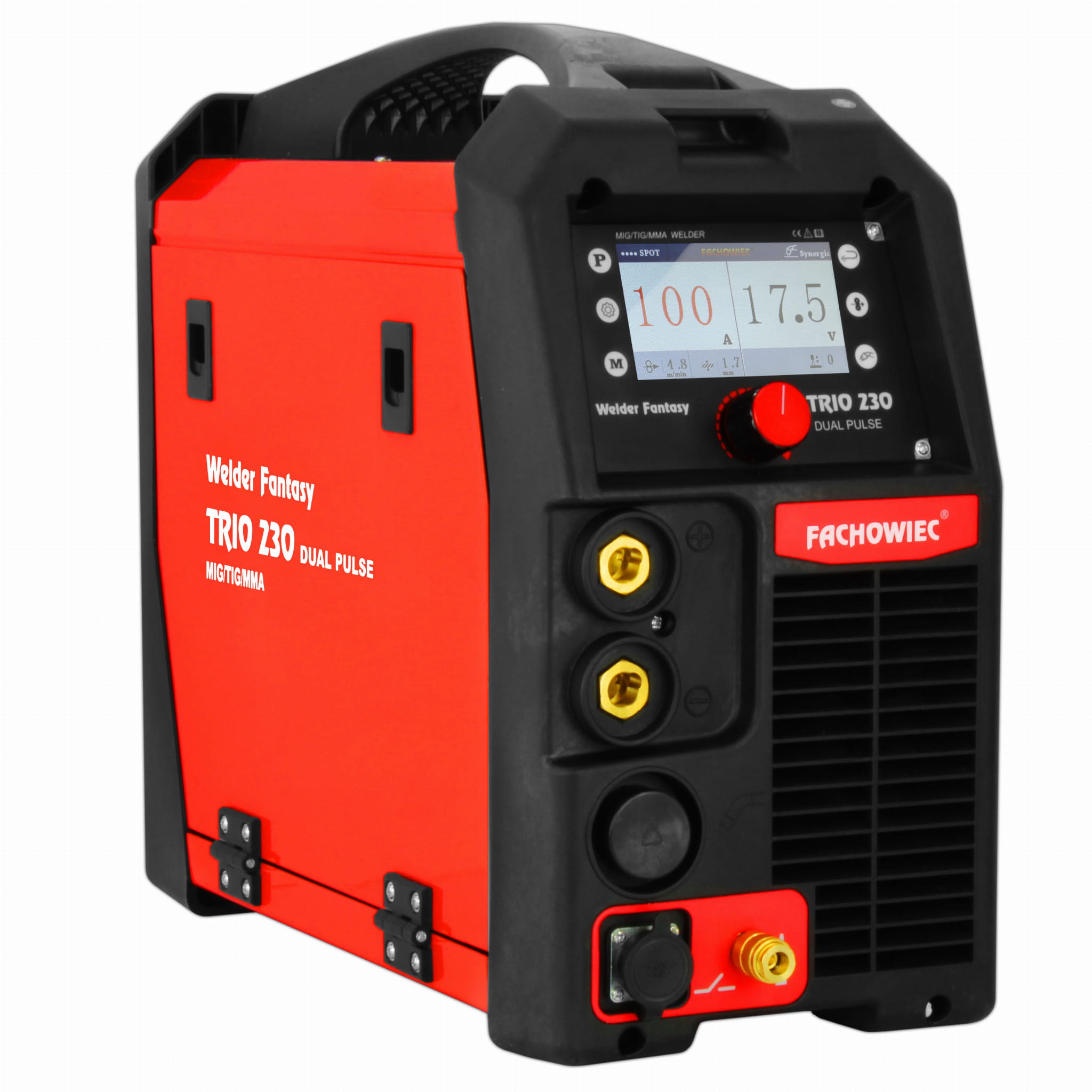

Welder Fantasy 3in1 TRIO DUAL PULSE 230A

Descrição

WELDER FANTASY 3 em 1 TRIO DUAL PULSE 230A MIG/MAG TIG MMA

• Marca:   Welder Fantasy
• Métodos de soldadura: MIG/MAG, MMA, TIG DC LIFT
• Fonte de alimentação:   230V
• Corrente de soldagem: 230A
• Eficiência : 30%

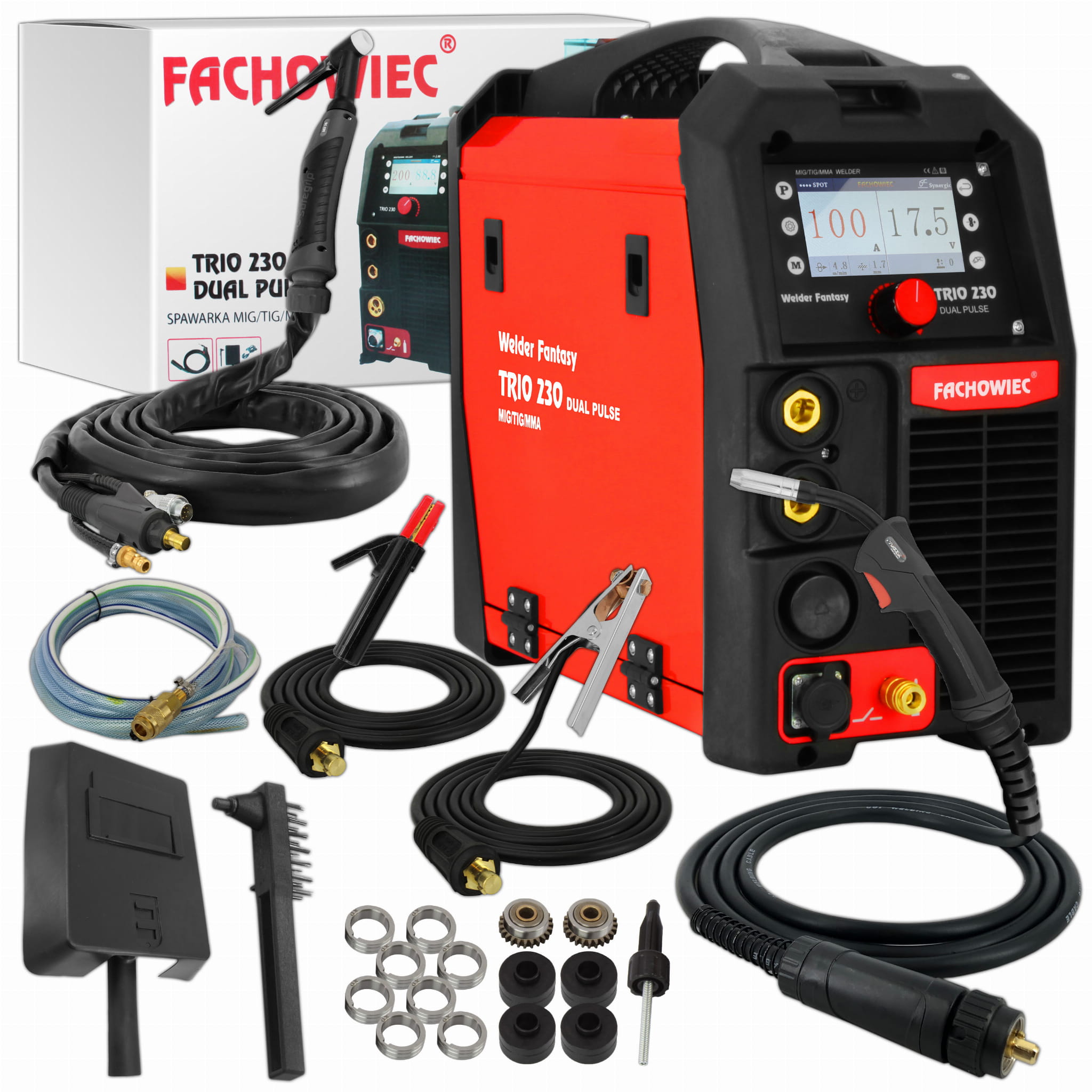

EQUIPAMENTO PADRÃO:

• Fonte de solda para máquina de solda Fantasy TRIO 230 DUAL PULSE,
• Tocha de soldagem MIG/MAG PARKER MB15 3m,
• Tocha de soldagem PARKER TIG tipo SGT26FX 4m,
• Bico de gás, luva, conector da tocha TIG,
• Cabo com porta eletrodo 2m,
• cabo terra de 2m,
• Mangueira de gás de proteção com engate rápido 3m,

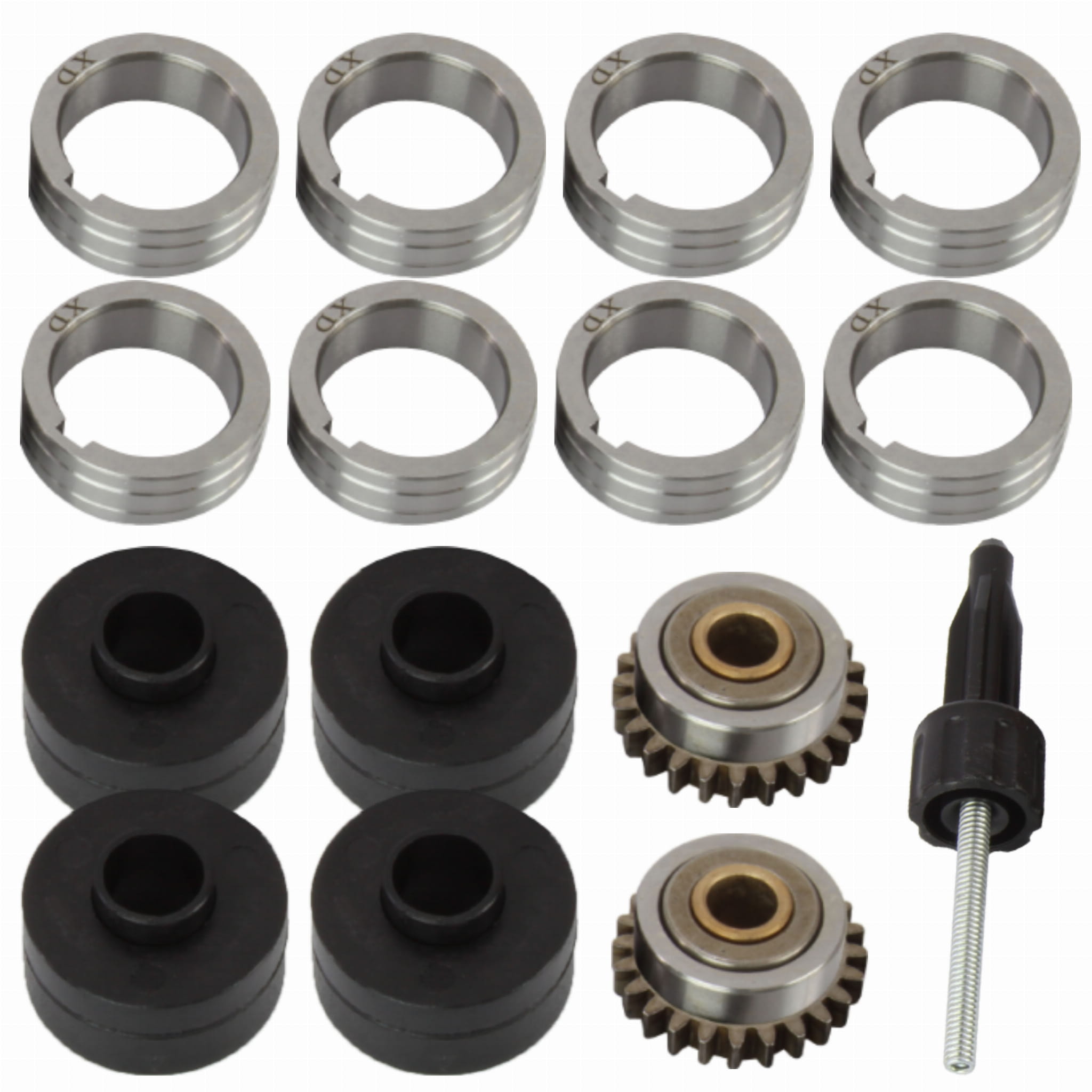

• 4 rolos em uma revista de 0,8-1,0 U para alumínio,
• 4 rolos adicionais 1,0 – 1,2 U para alumínio,
• 2 rolos adicionais 0,6 – 0,8 V para aço,
• 2 rolos adicionais 1,0 – 1,2 V para aço,
• 2 rolos de pressão lisos para aço.
• escova de martelo,
• Esconder

O  dispositivo Welder Fantasy TRIO 230 DUAL PULSE   em uma nova versão aprimorada é uma   fonte  inversora moderna que oferece muitas possibilidades   durante o trabalho de soldagem.

Sua principal vantagem é a possibilidade de soldagem com uso de corrente de pulso simples ou duplo no modo MIG ou MAG e a possibilidade de usar configurações sinérgicas.

A confiabilidade e a ampla gama de aplicações dos dispositivos os tornam satisfatórios até para os usuários mais exigentes. Soldagem inversora multifuncional e semiautomática

A máquina de soldar Fantasy TRIO 230 DUAL PULSE, equipada com um   alimentador de arame profissional de 4 rolos de nova geração   , foi concebida para a soldadura manual por arco de metais e ligas metálicas utilizando os seguintes métodos:

• MIG/MAG com opção de pulso duplo,
• MIG/MAG com opção de pulso único,
• MIG/MAG,
• FCAW,
• SPOT – soldagem a ponto,
• elevador DC TIG,
• TIG DC-lift com opção de pulso,
• MMA

DADOS TÉCNICOS:

• Tensão de alimentação [V]:   230 V ± 10%
• Frequência [Hz]:   50
• Fator de potência cosφ:   0,73
• Capacidade:   80
• Corrente de entrada [A]:   40,6
• Faixa de corrente de soldagem [A]:   MMA 15 – 230 TIG 15 – 230 MIG / MAG 30 – 230
• Tensão de circuito aberto [V]:   84
• Corrente de saída [V]:   MMA:    20,4 – 29,2   TIG:    10,4 – 19,2   MIG / MAG:   15,5 – 26,5
• Eficiência [%] (a uma temperatura ambiente de 40°C):   30%

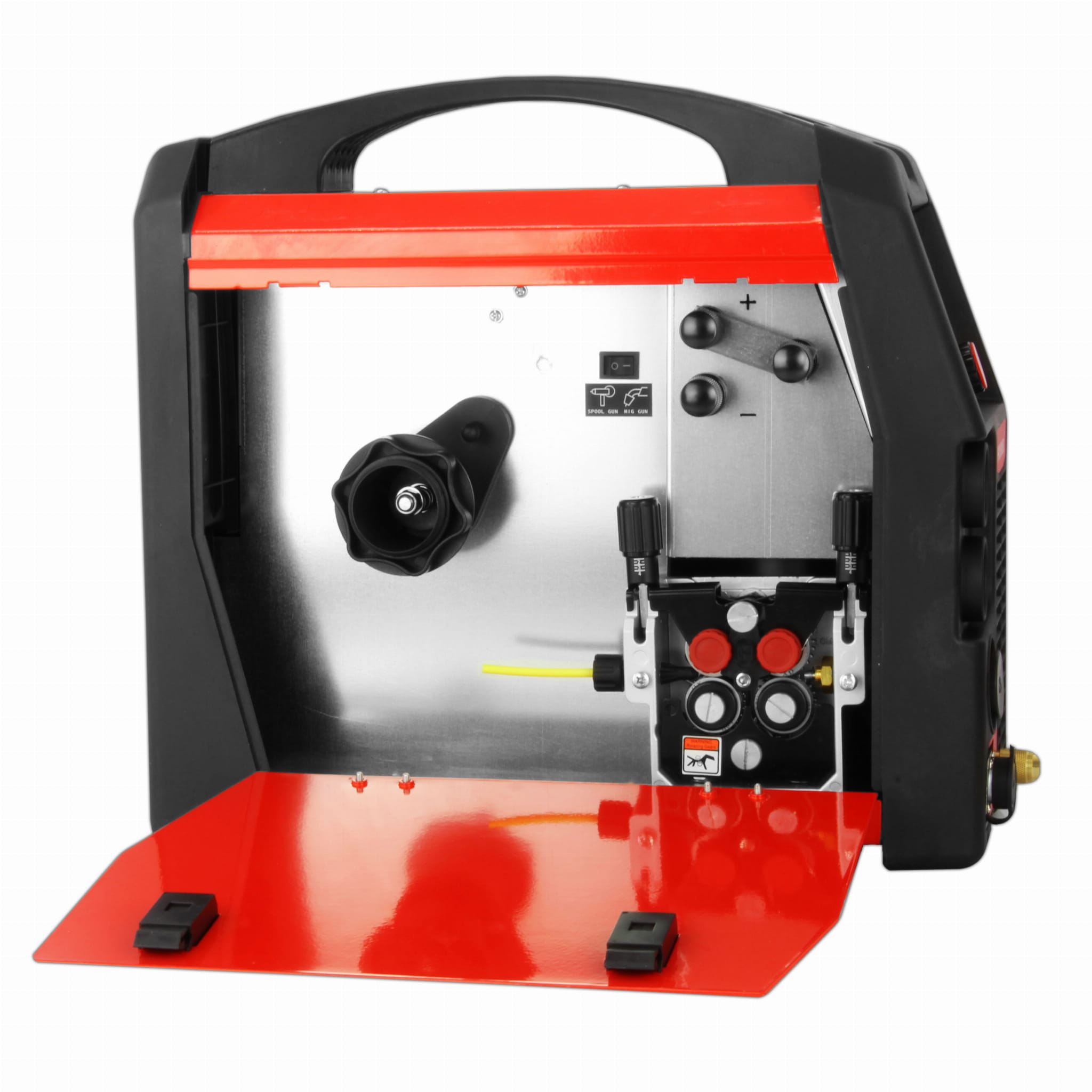

• Tipo de alimentador:   nova geração de 4 rolos (PROF)
• Diâmetro do fio de solda [mm]:   0,6 / 0,8 / 1,0
• Velocidade de alimentação do fio [m/min]:   2,7 – 14,4
• Classe de isolamento:   F.
• Classe de proteção da caixa:   IP23
• Peso [kg]:   23
• Dimensões, altura/largura/comprimento [mm]:     450/210/405

TECNOLOGIA IGBT

Tecnologia moderna baseada em transistores bipolares de porta isolada. Ele combina a facilidade de controle dos transistores de efeito de campo com a alta tensão de ruptura e a velocidade de comutação dos transistores bipolares. O uso da tecnologia IGBT aumenta significativamente a operação confiável do equipamento de soldagem.

NÍVEL DE SEGURANÇA

Determina o grau de resistência do dispositivo à penetração de contaminantes sólidos e aquosos. IP23 significa que o dispositivo é adequado para operação em salas fechadas e não é adequado para uso na chuva.

MMA

Um método de eletrodo coberto que consiste em um núcleo de metal coberto com uma bainha. O soldador energiza o eletrodo conforme ele se funde com a peça de trabalho para manter o arco de comprimento constante. O dispositivo permite a soldagem com todos os tipos de eletrodos, por exemplo básicos, celulósicos, rutílicos ou ácidos.

VRD

Função VRD (dispositivo de redução de tensão) disponível no modo MMA. Aumenta a segurança e reduz o risco de choque elétrico.

FORÇA DO ARCO

Função de estabilização do arco mantendo o valor da tensão do arco de soldagem independentemente do seu comprimento e facilitando o controle da quantidade de respingos.

COMEÇO A QUENTE

Quando o arco é aberto, a corrente de soldagem é temporariamente aumentada para aquecer o material e o eletrodo no ponto de contato e moldar adequadamente a penetração e a face de solda no estágio inicial da soldagem.

MIG/MAG

A soldagem a arco com proteção gasosa é um dos processos mais amplamente utilizados para a produção de estruturas soldadas.

PULSO MIG

Uma forma avançada de soldagem que usa as melhores formas para transferir material de eletrodo fundido para a peça de trabalho. Ao contrário dos curtos-circuitos, a soldagem por pulso não produz respingos e não corre o risco de “quebrar” quando fria.

As posições de soldagem por impulso não são limitadas, pois são derivadas de moldes globulares ou spray e seu uso é muito mais eficiente. O MIG PULSE é um dos melhores processos de soldagem para uma ampla variedade de aplicações e tipos de metal.

PULSO DE FLASH DUPLO

Soldando pelo método MIG/MAG com pulso duplo, obtém-se um alto nível de aspecto facial (efeito escala). Além disso, o uso de alimentação automática de arame afeta o desempenho da soldagem.

O método MIG/MAG de pulso duplo ajusta a pulsação atual (equilíbrio de pulso) e ajusta a velocidade de alimentação do arame. Graças a isso, melhoramos a aparência da solda.

ELEVADOR TIG DC

Soldagem sob gás inerte com eletrodo de tungstênio. A utilização deste método permite soldar todos os tipos de aços, ou seja, aços carbono, ligas, inoxidáveis, resistentes a ácidos, bem como ligas de cobre, por exemplo, bronze ou latão .

SOLDAGEM SEM GÁS

Graças à função de inversão de polaridade, é possível soldar sem gás de proteção com o arame autoprotegido FCAW. É um método que utiliza arame tubular autoprotegido para soldagem (em todas as posições) de aços de resistência normal e aumentada, não ultrapassando 510 MPa.

REGULAMENTO DE INDUÇÃO

Permite que as características do arco sejam otimizadas de acordo com a espessura do elemento soldado, bem como o método e as condições de soldagem. Esta função é útil na soldagem MIG/MAG de elementos finos, evitando que queimem e brasem os elementos galvanizados.

CICLO DE TRABALHO

O ciclo de trabalho é baseado em um período de 10 minutos. Um ciclo de trabalho de 60% significa que após 6 minutos de operação, uma pausa de 4 minutos é necessária. Um ciclo de trabalho de 100% significa que o dispositivo pode operar continuamente sem interrupção.

LUGAR

Função de soldadura temporizada, utilizada para alinhavar peças, graças à qual é possível obter comprimentos de soldadura iguais.

soldagem de solda

O dispositivo permite a soldagem, utilizada principalmente na indústria automotiva para montagem de chapas galvanizadas.

SALVAR CARGA

O dispositivo permite salvar e restaurar programas do usuário. 10 programas de usuário individuais podem ser armazenados na memória do dispositivo.

PRÉ-FLUXO DE GÁS

Ajuste do tempo de fluxo de gás antes da ignição do arco.

PÓS-FLUXO DE GÁS

Ajustar o tempo de fluxo de gás após a expiração do arco.

2T / 4T

2T – Pressionar o botão da pistola de soldagem pré-fluirá o gás, então acenderá o arco e iniciará a soldagem. Ao soltar o botão, o arco se extingue e o gás flui.

4T – Pressionar e soltar o botão da tocha de solda pré-fluirá o gás, então abrirá o arco e iniciará a soldagem. Quando o botão é pressionado e solto novamente, o arco é extinto e o gás flui.

RETORNO DA QUEIMADURA

Ajuste do comprimento de contra-explosão da ponta do fio após o bocal de gás.

CORRENTE INICIAL

Corrente de partida TIG.

TEMPO DE ESCALADA

Tempo de subida da corrente inicial para a corrente principal de soldagem.

TEMPO DE DESCIDA

O tempo de descida da corrente principal de soldagem até a corrente final (preenchimento da cratera).

CORRENTE FINAL

Terminar corrente.
