Descrição

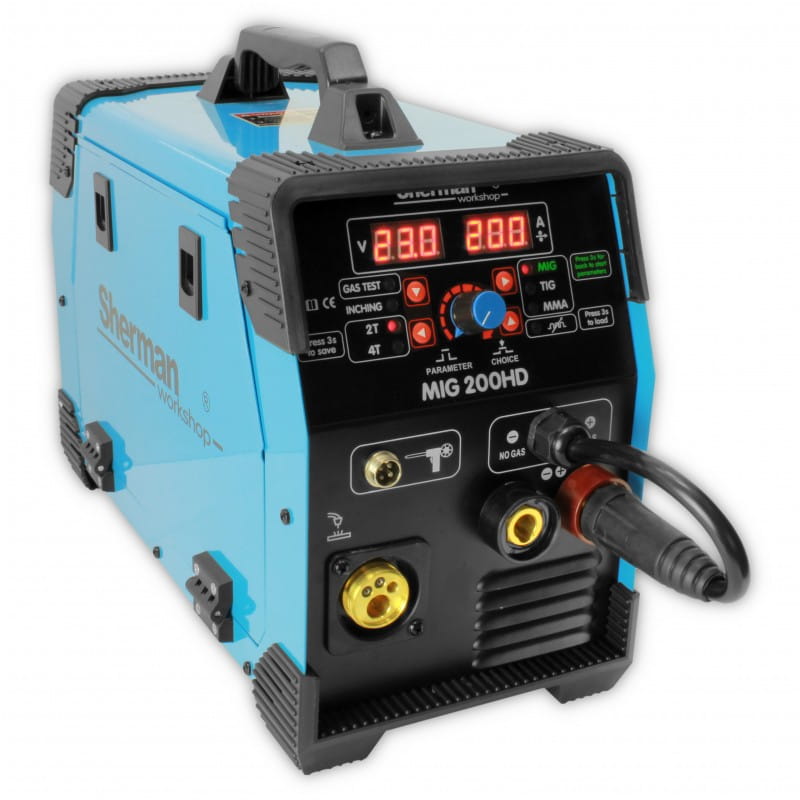

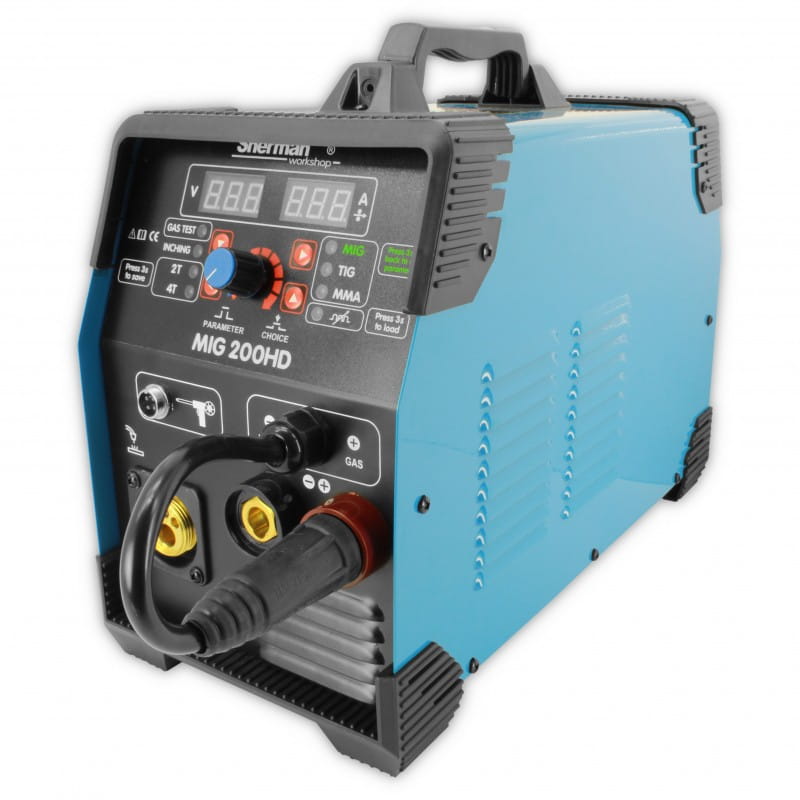

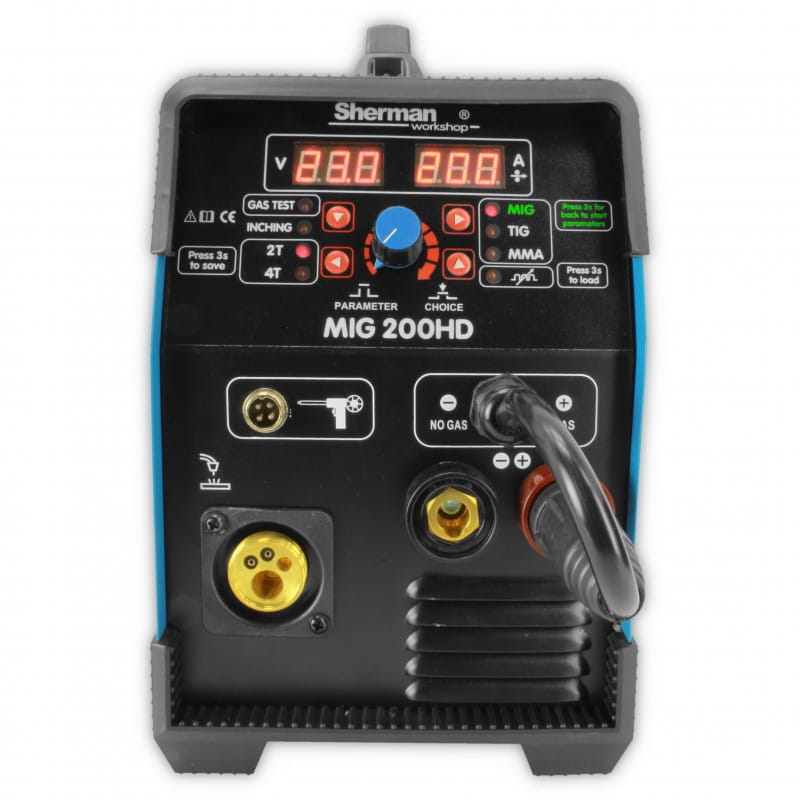

SHERMAN WORKSHOP® MIG 200HD – MÁQUINA DE SOLDAGEM SINÉRGICA
- Marca: SHERMAN
- Métodos de soldagem: MIG/MAG, MMA, TIG LIFT, FLUX
- Fonte de alimentação: 230V
- Corrente de soldagem: 200A
- Eficiência: 45%

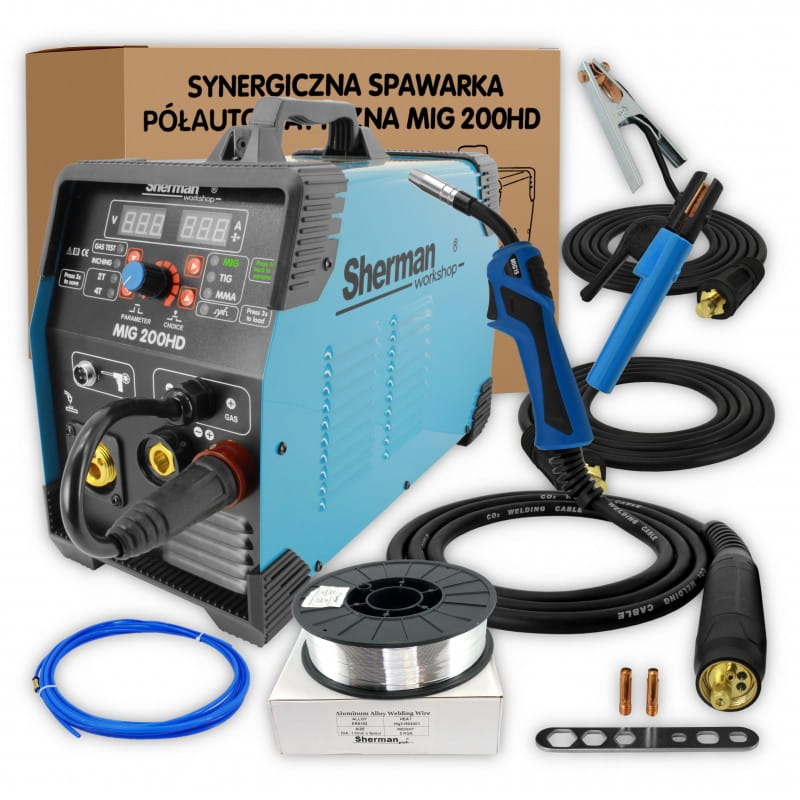

EQUIPAMENTO PADRÃO
- Soldador Sherman Workshop® MIG 200HD
- Suporte de solda TW-15 / 3m
- cabo de eletrodo
- cabo terra
- Guia do usuário
- Cartão de garantia
- Pontas de contato M6x25mm 0,8mm – 2pçs.
- Tecla MIG/MAG
EQUIPAMENTO ADICIONAL
- Arame de alumínio D200 ER5183 1,0mm 2kg
- teflon azul 3m
O soldador sinérgico MIG 200HD é usado para soldagem manual de aço e metais não ferrosos.
Permite soldar com os seguintes métodos:
- MMA (eletrodo revestido),
- Elevador TIG ,
- MIG/MAG em modo sinérgico e manual.
Graças à mudança de polaridade, o dispositivo permite a soldagem MIG/MAG com o uso tanto de arames padrão em uma proteção de gás quanto de arames tubulares autoprotegidos .
O dispositivo permite conectar um spool gun (SG) com um mini carretel e um carretel D100 de aço ou fio colorido.
O ajuste de indutância permite a soldagem por brasagem de elementos galvanizados finos.
O sistema sinérgico integrado permite que usuários menos experientes selecionem parâmetros de soldagem
O soldador possui funções automáticas de partida a quente e antiaderência , também permite memorizar 20 conjuntos de parâmetros para o método MIG.
O dispositivo é fabricado com tecnologia IGBT , que permite uma redução significativa no peso e nas dimensões da máquina de solda e um aumento na eficiência, reduzindo o consumo de energia.
O soldador é usado em salas fechadas ou cobertas, não expostas a intempéries diretas.

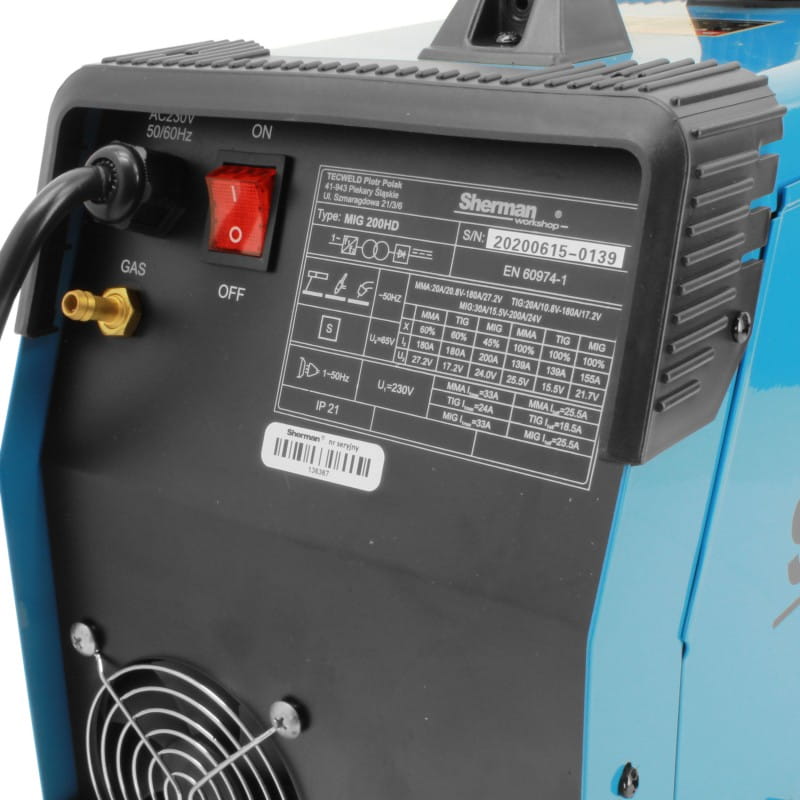

PARÂMETROS TÉCNICOS
- Tensão de alimentação: AC 230V 50Hz
- Consumo máximo de energia: 6,6 kVA
- Corrente nominal de soldagem: / Ciclo de trabalho MIG: 200A / 45%; MMA: 180A/60%; TIG: 180A / 60%
- Tensão sem carga nominal 65 V
- Diâmetros do carretel de fio: 100mm, 200mm
- Consumo máximo de corrente: MIG: 33 A; AMM: 33A; TIG: 24A.
- Peso: 10,5kg
- Dimensões [mm]: 450 x 210 x 330
- Grau de proteção: IP21
FAIXAS DE AJUSTE DE PARÂMETROS
- Corrente de soldagem: MIG: 30 – 200 A; MMA: 20 a 180 A; TIG: 20 a 200 A.
- Tensão de soldagem: MIG: 15,5 – 24 V
- Velocidade de alimentação do fio: 2-15 m/min
- Indutância: 1 – 10
CABO MIG
- Tipo de alça: TW-15
- Capacidade máxima de carga de corrente: 200 A (CO2)
- Tipo de refrigeração: gás
- Fluxo de gás de resfriamento: 10-18 l / min
- Comprimento: 3m
SINERGIA
Soldagem com o método MIG/MAG usando configurações sinérgicas. O dispositivo seleciona os parâmetros de soldagem dependendo do tipo e espessura do material selecionado. Estes parâmetros podem ser modificados pelo usuário para ajustar os parâmetros às suas próprias necessidades.
2T / 4T
2T – Pressionar o botão do gatilho da pistola fará com que o gás pré-flua, então abra o arco e comece a soldar. Ao soltar o botão, o arco se apaga e o gás flui.
4T – Pressionar e soltar o botão da tocha de solda fará com que o gás pré-flua, em seguida, abra o arco e comece a soldar. Quando você pressiona e solta o botão novamente, o arco se apaga e o gás flui.
soldagem por brasagem
O dispositivo permite a brasagem, utilizada principalmente na indústria automobilística para unir chapas galvanizadas.
REGULAMENTO DE INDUÇÃO
Permite que as características do arco sejam otimizadas de acordo com a espessura do elemento soldado, bem como o método e as condições de soldagem. A função é útil na soldagem MIG/MAG de elementos finos, evitando que queimem e brasem elementos galvanizados.
TECNOLOGIA IGBT
Tecnologia moderna baseada em transistores bipolares com porta isolada. Ele combina a facilidade de controle dos transistores de efeito de campo com a alta tensão de ruptura e a velocidade de comutação dos transistores bipolares. O uso da tecnologia IGBT expande muito a operação confiável do equipamento de soldagem.
PROTEÇÃO DE SUPERAQUECIMENTO
O módulo IGBT é protegido contra superaquecimento por um sistema de proteção que corta o circuito de soldagem da máquina. Depois de alguns minutos, o soldador esfria a uma temperatura que permite ligar automaticamente.
Não desconecte a fonte de alimentação durante esse período, pois o ventilador em funcionamento contínuo resfria os dissipadores de calor internos do dispositivo para reduzir a temperatura mais rapidamente.
Após reiniciar, não se esqueça de limitar os parâmetros de soldagem para operação contínua do dispositivo.
CICLO DE TRABALHO
O ciclo de trabalho é baseado em um período de 10 minutos. Um ciclo de trabalho de 45% significa que, após 4,5 minutos de operação, é necessária uma pausa de 5,5 minutos. Um ciclo de trabalho de 100% significa que o dispositivo pode operar continuamente sem interrupção.
NÍVEL DE SEGURANÇA
O IP define o grau de resistência do dispositivo à penetração de contaminantes sólidos e aquosos. IP21 significa que o dispositivo é adequado para operação em salas fechadas.
RESFRIAMENTO
O dispositivo possui um sistema de resfriamento por ventilador, o que aumenta significativamente sua eficiência.
FUNÇÃO DE INÍCIO A QUENTE
Essa função é comumente chamada de inicialização a quente. Atua quando o arco é aberto, fazendo com que a corrente de soldagem aumente temporariamente acima do valor definido pelo soldador. O HOT START foi desenvolvido para evitar que o eletrodo grude no material e é uma grande ajuda na hora de iniciar o arco. Ao soldar peças pequenas, é recomendável desabilitar esta função, pois pode causar a queima do material soldado.
FUNÇÃO ANTI-STICK
Esta função reduz a corrente de soldagem para o valor mínimo quando o eletrodo adere à peça de trabalho. Isso facilita o desprendimento do eletrodo do material soldado e protege o soldador de danos.

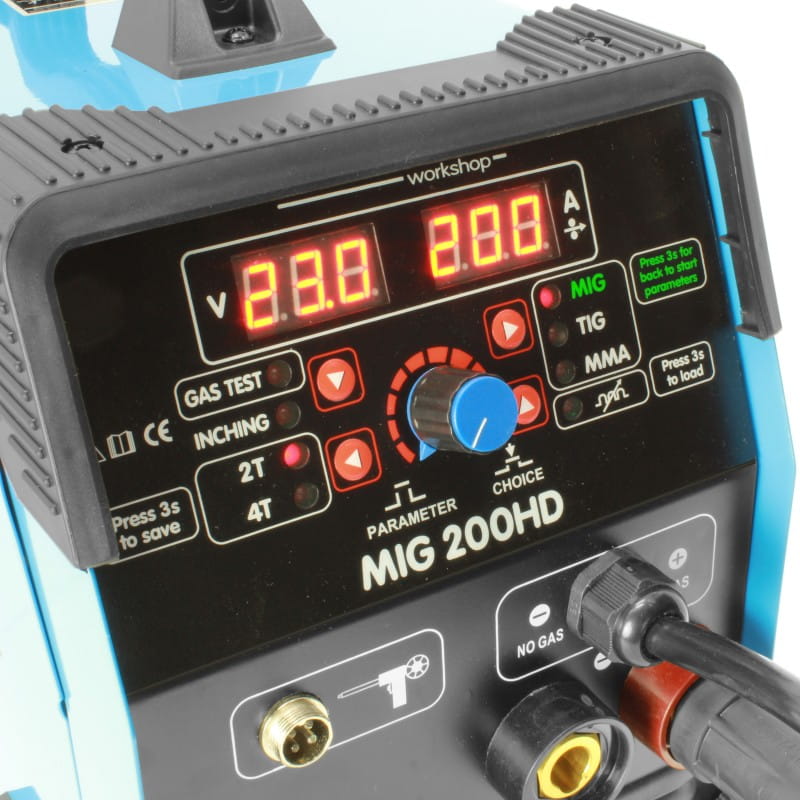

MEMÓRIA DE CONFIGURAÇÕES
O dispositivo possui uma memória das últimas configurações, ou seja, após desligar e ligar, os últimos parâmetros definidos são restaurados. Para que as configurações sejam salvas, nenhuma das configurações deve ser alterada por pelo menos um minuto. Também é possível salvar 20 conjuntos de parâmetros para o método MIG.

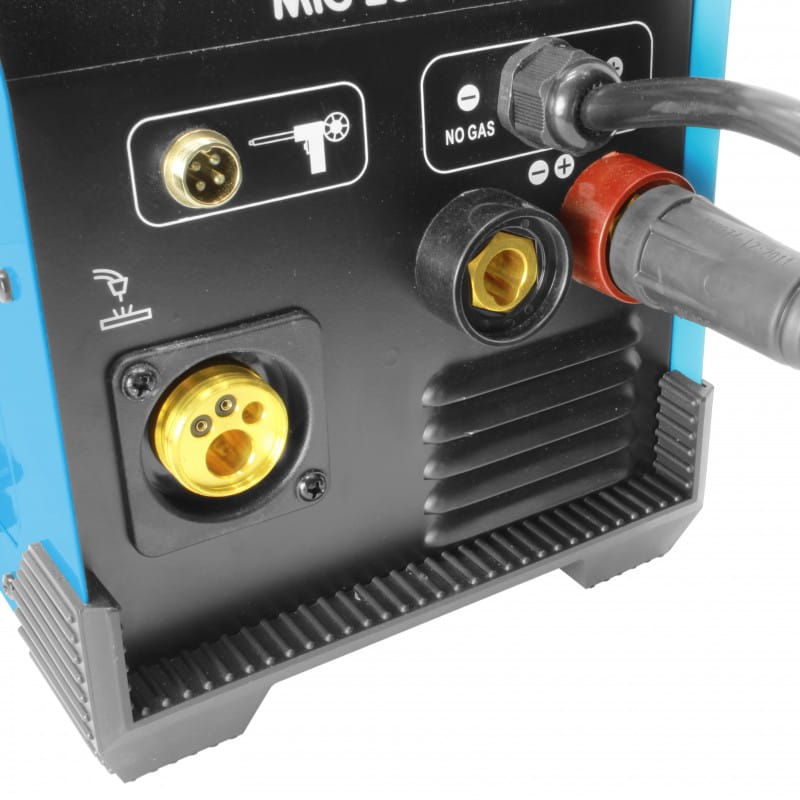

EUROCONECTOR
Conexão padrão para tochas de soldagem, que permite a conexão de diferentes tipos de tochas (por exemplo, preparadas para soldagem de alumínio ou brasagem, substituindo o inserto de Teflon e o bico de contato).
SOLDAGEM DE LIGAS DE ALUMÍNIO
Soldar alumínio não é uma tarefa fácil, requer experiência, conhecimento e certas práticas do soldador, o que facilitará a execução de soldas em elementos de alumínio.
Conforme necessário, as correções apropriadas de tensão e indutância devem ser feitas para alcançar o efeito desejado.
GUIAR
Dentro da tampa da câmara da serpentina existe um guia de atalho para o soldador, que facilita a operação diária do aparelho, com descrição detalhada do acesso aos parâmetros ajustáveis de operação.
SOLDAGEM COM UMA PISTOLA DE CARRETEL
A pistola de soldagem SPOOL GUN M-15 com alimentador de arame integrado é usada para soldagem MIG / MAG.
A bobina com fio de solda é colocada na alça da alça.
A alça possui um conector tipo EURO padrão e um soquete de teste.
O suporte Spoolgun é uma opção adicional que pode ser adquirida na nossa loja.
O mecanismo de alimentação de arame garante parâmetros perfeitos ao soldar aço e ligas de alumínio e brasagem CuSi3.
SOLDAGEM TIG-LIFT
Para soldar com este método, é necessário o uso de uma tocha TIG adicional.
É necessária uma tocha resfriada a gás com uma amperagem de 200 A e uma válvula de controle de gás de proteção.
INVERTER A POLARIDADE – SOLDAGEM SEM GÁS
Devido à polaridade variável, é possível soldar com arame tubular sem gás de proteção. O fio é preenchido com um fluxo que produz gases protetores durante a soldagem.
